Czujnik halla to prosty w budowie, ale ważny element, który pomaga sterownikowi rozpoznać położenie i ruch części napędu. W samochodzie najczęściej pracuje przy wale, wałku rozrządu, przepustnicy albo w układach bezpieczeństwa, a jego awaria potrafi dać objawy od trudnego rozruchu po gaśnięcie silnika. Poniżej rozkładam temat na działanie, typowe usterki, diagnostykę, koszty i dobór właściwej części.
Najważniejsze informacje w skrócie
- Sensor bezdotykowo wykrywa zmianę pola magnetycznego i zamienia ją na sygnał dla sterownika silnika.
- Największe znaczenie ma przy odczycie położenia wału korbowego i wałka rozrządu, więc wpływa na rozruch, wtrysk i zapłon.
- Typowe objawy to trudne odpalanie, gaśnięcie, szarpanie, spadek mocy i błędy z grupy P0335 lub P0340.
- Sama wymiana nie zawsze rozwiązuje problem, bo winna bywa też wiązka, wtyczka, masa albo koło impulsowe.
- Sam element zwykle kosztuje od około 66 do 250 zł, a diagnostyka komputerowa często zaczyna się od 80-130 zł.
- Przy zakupie ważniejsze od opisu sklepu są numer części, liczba pinów, typ sygnału i zgodność z konkretną wersją silnika.
Jak działa sensor magnetyczny w samochodzie
W praktyce taki element wykorzystuje zjawisko Halla: gdy półprzewodnik znajduje się w polu magnetycznym, elektronika odczytuje zmianę napięcia i zamienia ją na sygnał zrozumiały dla sterownika. Dzięki temu nie ma tu klasycznego styku mechanicznego, więc całość lepiej znosi drgania, brud i wysoką temperaturę, zwykle od około -40 do nawet 150°C. To właśnie dlatego tego typu czujniki trafiają tam, gdzie zwykły przełącznik szybko by się poddał.

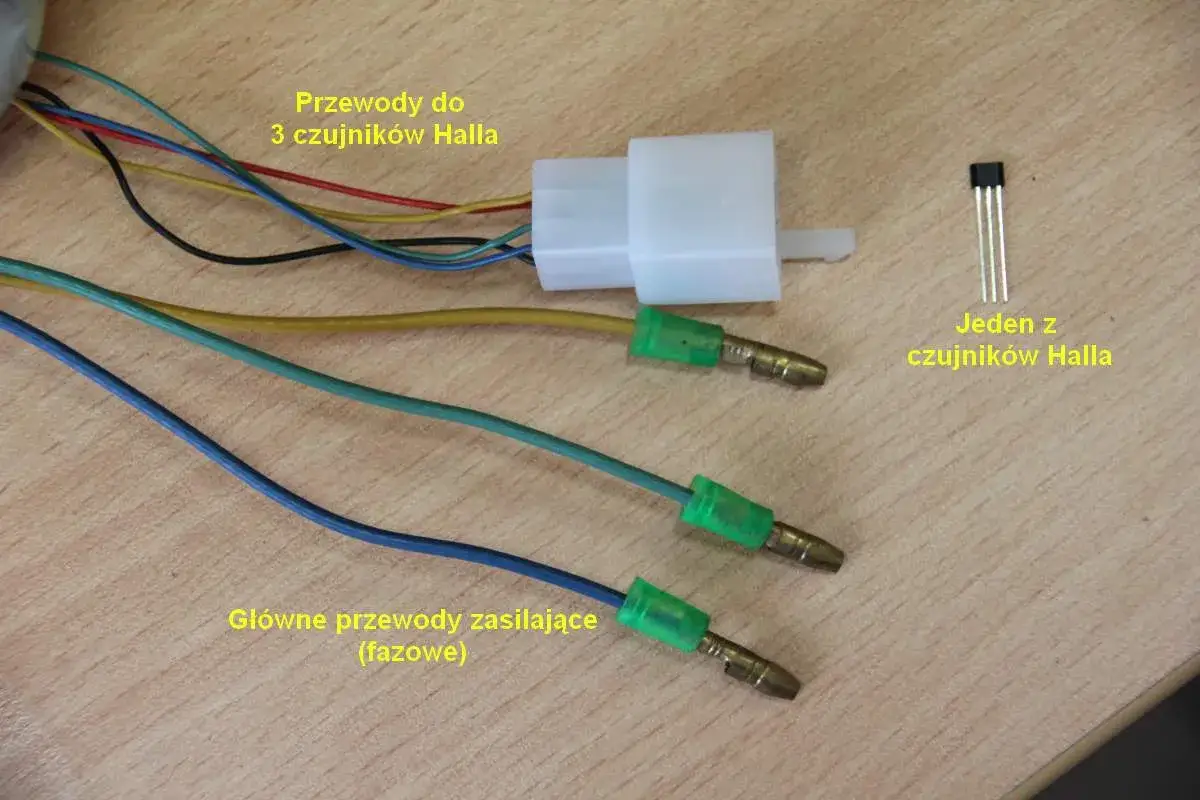

Najczęściej spotkasz trzy przewody: zasilanie, masę i sygnał. W zależności od konstrukcji na wyjściu pojawia się albo impuls prostokątny, albo sygnał analogowy, czyli napięcie proporcjonalne do położenia. Właśnie ten detal decyduje o tym, czy sensor nadaje się do wykrywania obrotu, położenia liniowego, czy precyzyjnego ustawienia elementu ruchomego.
| Wariant sensora | Jaki sygnał daje | Gdzie sprawdza się najlepiej | Dlaczego to ma znaczenie |
|---|---|---|---|
| Cyfrowy | Impulsy włącz/wyłącz | Wał korbowy, wałek rozrządu, prędkość obrotowa | Sterownik łatwo liczy obroty i moment synchronizacji |
| Analogowy | Napięcie proporcjonalne do ruchu | Przepustnica, pedał gazu, wybrane pozycjonowanie osprzętu | Daje płynniejszy odczyt położenia |
| Dwu-kanałowy | Dwa niezależne sygnały | Układy wymagające redundancji | Podnosi bezpieczeństwo i ułatwia kontrolę poprawności pomiaru |
Jeśli patrzę na ten temat od strony praktycznej, to najważniejsze jest jedno: sterownik nie potrzebuje „ładnego” sygnału, tylko pewnej informacji o położeniu lub obrocie. Gdy tę zasadę rozumiesz, łatwiej odróżnić zwykły czujnik od elementu, który realnie steruje pracą silnika. To prowadzi wprost do pytania, gdzie taki sensor pracuje w samochodzie.
Gdzie spotkasz go w silniku i osprzęcie
W aucie to nie jest jeden uniwersalny element. W zależności od miejsca może mierzyć położenie, prędkość obrotową albo kierunek ruchu, a każdy z tych sygnałów sterownik wykorzystuje trochę inaczej. W silniku i osprzęcie liczy się to, żeby komputer wiedział nie tylko, że coś się obraca, ale też w którym momencie i z jaką prędkością.
| Miejsce montażu | Co mierzy | Po co jest potrzebny | Co czuje kierowca przy awarii |
|---|---|---|---|
| Wał korbowy | Prędkość i położenie obrotowe | Synchronizacja zapłonu i wtrysku | Trudny rozruch, gaśnięcie, brak pracy silnika |
| Wałek rozrządu | Pozycję faz rozrządu | Dokładne sterowanie sekwencją pracy cylindrów | Nierówna praca, spadek mocy, tryb awaryjny |
| Przepustnica lub pedał gazu | Położenie pedału albo przepustnicy | Płynna reakcja na gaz | Szarpanie, opóźniona reakcja, ograniczenie mocy |
| Skrzynia biegów | Prędkość i pozycję elementów roboczych | Kontrola zmiany przełożeń | Szarpnięcia, błędy przekładni, tryb awaryjny |
| Układy pomocnicze | Obrót lub pozycję wirujących części | Kontrola pracy osprzętu i zabezpieczeń | Nieregularna praca danego podzespołu |
W silniku najwięcej problemów robią oczywiście czujniki wału i wałka, bo bez nich ECU traci orientację w fazie pracy jednostki. Ale nie warto zawężać tematu tylko do jednego miejsca, bo ten sam typ technologii pojawia się też w osprzęcie, który kierowca czuje głównie po reakcjach auta, a nie po samej kontrolce. Skoro wiadomo już, gdzie taki sensor pracuje, łatwiej zrozumieć, po czym rozpoznać jego awarię.
Objawy awarii, które łatwo pomylić z inną usterką
Największy problem z diagnostyką polega na tym, że objawy uszkodzonego sensora bardzo przypominają kłopoty z paliwem, zapłonem albo instalacją elektryczną. W efekcie kierowca często wymienia nie ten element, który naprawdę zawodzi. Ja patrzę na to tak: jeśli silnik gubi synchronizację, trzeba najpierw ustalić, czy ginie sygnał, czy tylko interpretacja tego sygnału.
| Objaw | Co może sugerować | Na co zwrócić uwagę od razu |
|---|---|---|
| Silnik kręci, ale nie odpala | Brak sygnału z wału lub wałka | Odczyt błędów, zasilanie, przewody, koło impulsowe |
| Rozruch jest trudny, zwłaszcza na ciepło | Sensor traci stabilność po nagrzaniu | Parametry na żywo podczas rozruchu i po rozgrzaniu |
| Szarpanie i wyraźny spadek mocy | Sygnał jest przerywany albo zniekształcony | Wiązka, wtyczka, luzy montażowe, zabrudzenia |
| Gaśnięcie podczas jazdy | Utrata synchronizacji sterowania silnikiem | Stabilność sygnału i zasilania przy obciążeniu |
| Kontrolka silnika i błędy P0335 lub P0340 | Problem z obwodem czujnika położenia | Nie tylko sam sensor, ale też przewody i masa |
| Brak wskazań obrotomierza albo tryb awaryjny | Sterownik nie dostaje pewnej informacji o pracy napędu | Diagnostyka na żywo i sprawdzenie komunikacji z ECU |
Najczęstszy błąd? Wymiana na ślepo. Sam kod z komputera jest tropem, ale nie wyrokiem. Gdy pojawia się P0335 albo P0340, ja zawsze sprawdzam też zasilanie, masę, wiązkę i stan koła impulsowego, bo bardzo często to właśnie tam siedzi prawdziwa przyczyna. I dopiero po takim rozdzieleniu tematów ma sens przejście do realnego testu.
Jak sprawdzić sygnał bez zgadywania
Jeśli chcesz uniknąć zgadywania, zacznij od najprostszych rzeczy i idź w stronę dokładniejszych pomiarów. Ja zwykle sprawdzam trzy obszary w tej kolejności: zasilanie, masę i jakość sygnału. Tylko taki układ pracy daje sens, bo sam sensor może być sprawny, a problem i tak leży w instalacji albo w elemencie współpracującym.
Odczyt błędów i danych bieżących

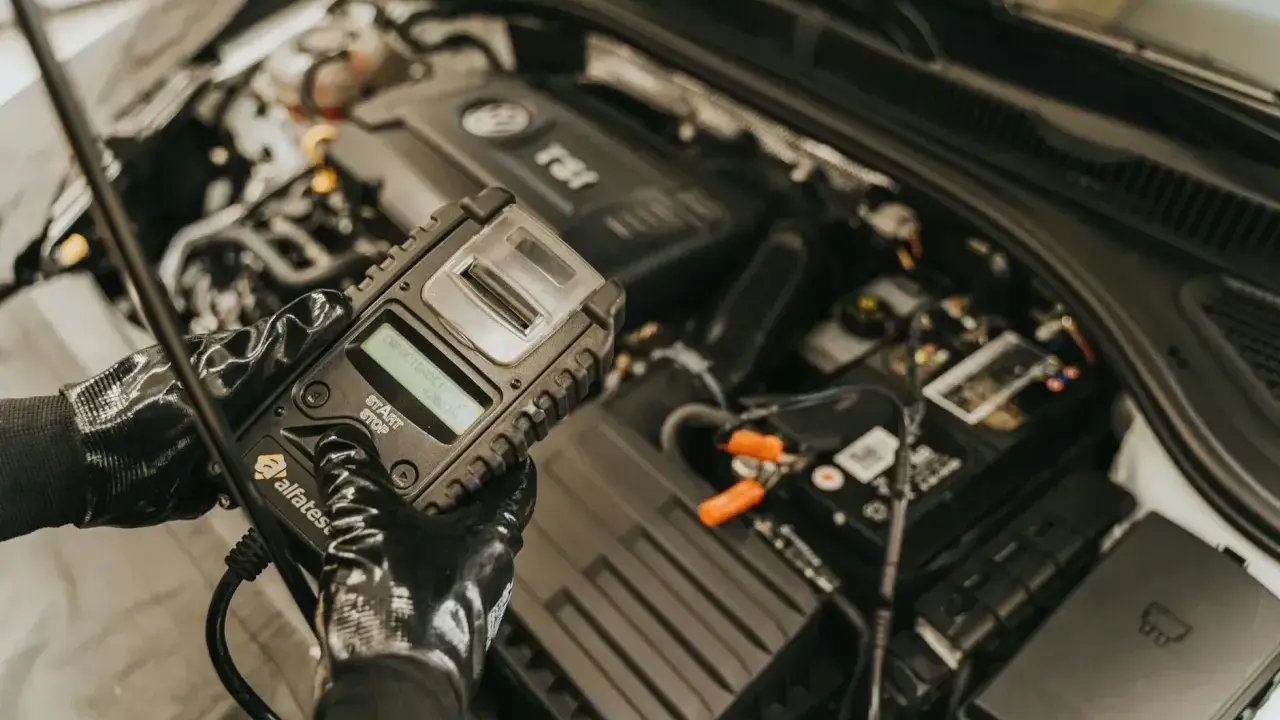

Na początek podpinam tester i sprawdzam nie tylko zapisane błędy, ale też parametry na żywo. Warto zobaczyć, czy podczas kręcenia rozrusznikiem sterownik widzi obroty silnika, czy sygnał pojawia się stabilnie i czy po rozgrzaniu nie zaczyna zanikać. To często szybsze niż rozbieranie połowy osprzętu.
Pomiar zasilania i masy
Wiele sensorów pracuje na napięciu referencyjnym 5 V, ale w zależności od konstrukcji mogą spotkać się też inne rozwiązania. Dlatego sam fakt, że „coś jest podłączone”, niczego jeszcze nie dowodzi. Trzeba sprawdzić, czy napięcie dochodzi pod obciążeniem, czy masa jest pewna i czy nie ma spadków napięcia na przewodach. W elektronice samochodowej to właśnie takie drobiazgi najczęściej psują obraz całości.
Oscyloskop zamiast zgadywania
Najpewniejszy test daje oscyloskop, bo pokazuje realny kształt sygnału. Przy sprawnym elemencie widać regularne impulsy albo płynną zmianę napięcia, a przy problemie pojawiają się przerwy, zakłócenia lub brak sygnału. Multimetr bywa pomocny, ale nie pokaże krótkich zanikań, które pojawiają się dopiero przy drganiach, temperaturze albo ruchu wiązki.
Przeczytaj również: Regeneracja DPF - Kiedy działa, kiedy nie? Uniknij drogich napraw!
Oględziny mechaniczne
Nie pomijam też rzeczy zupełnie prozaicznych: wtyczki, zaśniedziałych pinów, pękniętego przewodu, zabrudzeń opiłkami i zbyt dużej szczeliny między sensorem a kołem impulsowym. Czasem problem robi się banalny właśnie tam, gdzie nikt nie patrzy najpierw. Jeśli po takim przeglądzie sygnał nadal jest niestabilny, diagnoza staje się już dużo bardziej jednoznaczna.
Gdy testy wskazują na realny problem, następny krok jest prosty: trzeba odróżnić awarię samego sensora od usterki otoczenia, bo to właśnie tu najłatwiej popełnić kosztowny błąd.
Kiedy winny nie jest sam sensor
Najczęściej widzę dwa scenariusze: ktoś wymienia element, a problem wraca, albo ktoś znajduje błąd w sterowniku i zakłada, że to na pewno uszkodzenie samego czujnika. W praktyce równie często winna bywa wtyczka, zaśniedziałe piny, przerwany przewód przy silniku, słaby punkt masowy albo uszkodzone koło impulsowe. W autach po naprawie rozrządu dochodzi jeszcze kwestia złego ustawienia mechanicznego, które potrafi udawać awarię elektroniki.
- Uszkodzone lub zabrudzone koło impulsowe daje błędne odczyty, choć sam sensor może być sprawny.
- Przerwa w wiązce potrafi ujawniać się tylko na rozgrzanym silniku albo przy drganiach.
- Słabe ładowanie i spadki napięcia mieszają w odczytach bardziej, niż wielu kierowców zakłada.
- Wilgoć, olej i opiłki metaliczne potrafią zakłócić odczyt nawet wtedy, gdy część jest nowa.
- Źle ustawiony rozrząd zmienia warunki pracy całego układu i generuje mylące objawy.
Dlatego błąd OBD traktuję jako wskazówkę, nie werdykt. Jeśli ktoś wymienia część tylko dlatego, że „komputer tak pokazał”, często kończy z tym samym problemem i niepotrzebnym kosztem. Dopiero po wykluczeniu otoczenia sensora ma sens rozmowa o samej wymianie i jej cenie.
Wymiana i koszty, które naprawdę mają znaczenie
Na polskim rynku widać wyraźne różnice cenowe, ale w tym segmencie nie ma jednego stałego cennika. Popularne zamienniki potrafią kosztować około 66-250 zł, a markowe lub oryginalne sztuki zwykle są droższe. Do tego dochodzi diagnostyka, której cena zależy od zakresu: sam odczyt błędów bywa wyceniany na 80-130 zł, a pełniejsza weryfikacja z pomiarem sygnału i sprawdzeniem instalacji zwykle kosztuje więcej.
| Pozycja | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Sensor zamiennik | 66-250 zł | Marka, model auta, typ sygnału, dostępność |
| Część OE lub markowa | około 200 zł i więcej | Producent, dokładność wykonania, zastosowanie w konkretnym silniku |
| Odczyt błędów | 80-130 zł | Zakres testu i lokalny cennik warsztatu |
| Pełna diagnostyka z pomiarami | zwykle 150-300 zł | Potrzeba oscyloskopu, jazdy próbnej i dodatkowych testów |
Sama wymiana przy prostym dostępie trwa zwykle 15-30 minut, ale przy ciasnej zabudowie, konieczności zdjęcia osłon albo dodatkowej kontroli rozrządu może zająć 1-2 godziny. Nie kupowałbym też używanego elementu, bo elektroniki po prostu nie da się ocenić „na oko” tak dobrze jak mechanicznej części. Jeśli oszczędzasz, rób to na mądrej części zamiennika, a nie na jakości diagnozy.
Przy oszczędzaniu na cenie nie warto zgubić zgodności wersji, bo elektronicznie podobny element może działać inaczej. To prowadzi do ostatniej rzeczy, która w praktyce decyduje o sukcesie całej naprawy: właściwego doboru części przed zakupem.
Jak dobrać właściwą część przed zakupem
Przy takim elemencie model auta to za mało. Dwa samochody z tym samym silnikiem potrafią mieć inne złącze, inną długość przewodu, inny sposób mocowania albo inną charakterystykę sygnału. Jeśli mam ograniczyć ryzyko do minimum, zaczynam od numeru OE ze starej części i dopiero potem porównuję resztę detali.
- Sprawdź numer katalogowy i porównaj go z tym, co faktycznie siedziało w aucie.
- Policz piny we wtyczce i obejrzyj kształt złącza, bo to najprostszy filtr zgodności.
- Zweryfikuj sposób mocowania i pozycję montażową, szczególnie przy wałku rozrządu i wału korbowym.
- Porównaj długość przewodu, jeśli sensor nie jest wkręcany bezpośrednio przy obudowie.
- Jeśli po naprawie dalej są błędy, sprawdź koło impulsowe, luz montażowy i stan wiązki, zanim uznasz część za wadliwą.
- Po montażu skasuj błędy i zrób krótką jazdę próbną z podglądem parametrów bieżących.
Jeśli miałbym zostawić jedną praktyczną radę, to tę: nie zaczynaj od wymiany części, tylko od potwierdzenia, że sygnał naprawdę znika. Dopiero potem ma sens dobór zamiennika, bo przy elektronice napędowej najwięcej kosztuje nie sam element, ale błędna diagnoza i niepotrzebne próby po drodze.
