Układ sterowania silnikiem opiera się na kilku prostych, ale bardzo ważnych sygnałach. Jeden z nich mówi sterownikowi, jak daleko otwarta jest przepustnica, dzięki czemu ECU może dobrać dawkę paliwa, reakcję na gaz i pracę na biegu jałowym. W tym tekście wyjaśniam, jak ten element działa, po czym poznać jego usterkę, jak go sprawdzić i kiedy problem leży gdzie indziej niż w samym czujniku.
Najważniejsze fakty o pracy i diagnozie tego elementu
- TPS zamienia ruch przepustnicy na sygnał napięciowy, który odczytuje sterownik silnika.
- Typowe objawy to szarpanie, opóźniona reakcja na gaz, nierówne obroty i tryb awaryjny.
- Usterka nie zawsze oznacza awarię samego czujnika, bo winna bywa też wiązka, złącze albo zabrudzona przepustnica.
- W nowszych autach coraz częściej spotyka się rozwiązania bezstykowe i zintegrowane z przepustnicą.
- Najrozsądniejsza diagnostyka zaczyna się od błędów OBD, danych bieżących i kontroli przewodów, a dopiero potem od wymiany części.
Jak działa czujnik położenia przepustnicy i co widzi sterownik

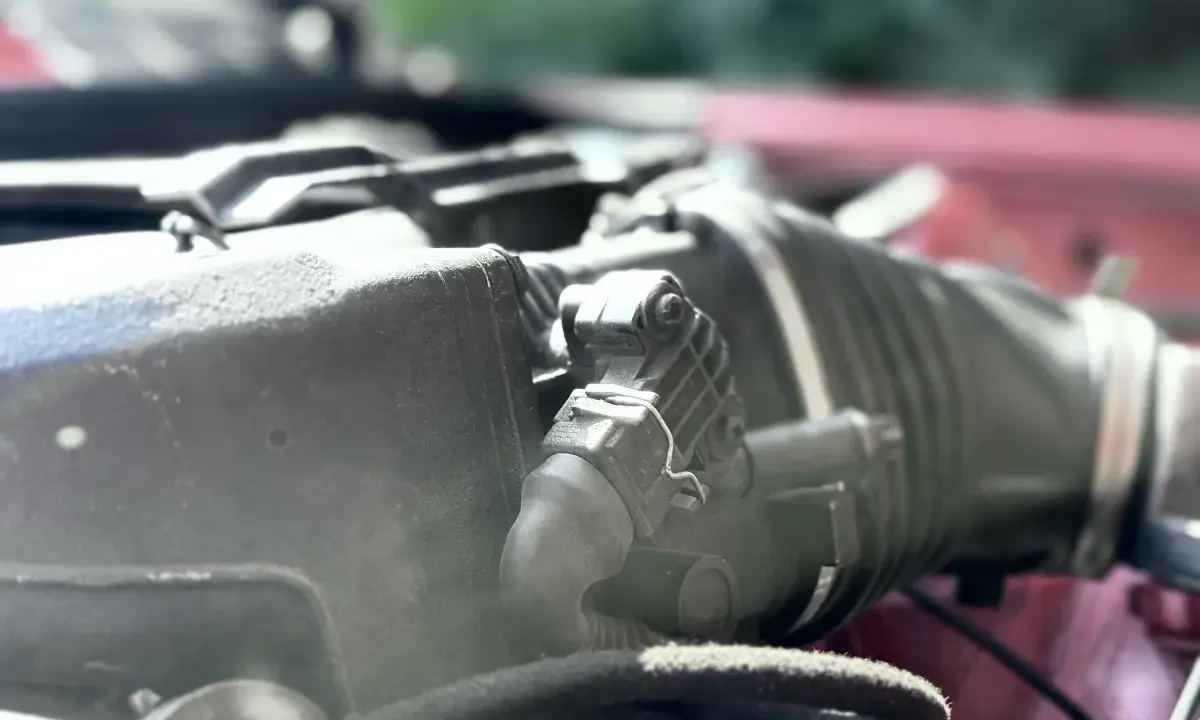

To w gruncie rzeczy prosty przetwornik położenia. Czujnik mierzy kąt otwarcia przepustnicy i przekazuje tę informację do sterownika silnika, który na tej podstawie dobiera dawkę paliwa, zapłon i reakcję na wciśnięcie gazu. W starszych konstrukcjach był to zwykle potencjometr poruszający się po ścieżce oporowej, a w nowszych układach częściej spotyka się czujniki bezstykowe, mniej podatne na zużycie mechaniczne.
Najważniejsze jest to, że sygnał nie jest „tak albo nie”. Napięcie zmienia się płynnie wraz z ruchem przepustnicy, a sterownik oczekuje logicznej, przewidywalnej krzywej. Gdy otwieram przepustnicę powoli, odczyt powinien rosnąć równie płynnie. Jeśli sygnał przerywa, skacze albo zatrzymuje się w jednym miejscu, ECU widzi to jako problem.
Przeczytaj również: Tłoki - objawy zużycia, diagnoza i jak uniknąć remontu
Starszy potencjometr a nowszy czujnik bezstykowy
| Typ rozwiązania | Jak działa | Co jest zaletą | Gdzie pojawiają się problemy |
|---|---|---|---|
| Potencjometryczny | Ślizgacz przesuwa się po ścieżce oporowej i zmienia napięcie sygnału. | Jest prosty i zwykle tańszy. | Zużywa się mechanicznie, zwłaszcza w zakresie najczęściej używanym na co dzień. |
| Bezkontaktowy | Wykorzystuje pomiar pola magnetycznego lub inny bezstykowy sposób odczytu położenia. | Nie ma tarcia, więc zwykle dłużej zachowuje stabilny sygnał. | Jest droższy, a gdy jest zintegrowany z przepustnicą, naprawa bywa mniej elastyczna. |
W praktyce liczy się też redundancja. W wielu nowszych układach sterownik porównuje dwa tory sygnałowe, żeby sprawdzić, czy odczyt jest wiarygodny. To zabezpieczenie ma znaczenie, bo od poprawnego odczytu zależy nie tylko dynamika, ale też bezpieczeństwo pracy silnika. Skoro wiemy już, jak działa sam element, przechodzę do tego, po czym kierowca zwykle poznaje, że coś zaczyna się psuć.
Objawy, które naprawdę pasują do usterki
Uszkodzony czujnik rzadko objawia się jednym, bardzo charakterystycznym symptomem. Częściej daje zestaw drobnych sygnałów, które łatwo pomylić z innymi problemami układu dolotowego albo zapłonowego. Najczęstszy scenariusz to nierówna reakcja na pedał gazu, szarpanie przy lekkim przyspieszaniu i wrażenie, że silnik „myśli” chwilę za długo.
| Objaw | Co może oznaczać | Na co uważać |
|---|---|---|
| Szarpanie przy przyspieszaniu | Przerwany lub niestabilny sygnał z czujnika. | Podobne objawy daje też zabrudzona przepustnica lub nieszczelność dolotu. |
| Falujące obroty biegu jałowego | Sterownik dostaje niepewną informację o zamknięciu przepustnicy. | Wina może leżeć również po stronie adaptacji, odmy albo zabrudzeń. |
| Opóźniona reakcja na gaz | Sygnał rośnie zbyt wolno albo ma martwy punkt. | Nie zawsze oznacza sam czujnik, czasem problem jest w wiązce. |
| Tryb awaryjny i kontrolka silnika | ECU uznało odczyt za nielogiczny. | Wtedy auto zwykle ogranicza moc, żeby nie pogłębiać usterki. |
| Wyższe spalanie | Sterownik koryguje dawkę paliwa na podstawie błędnych danych. | To objaw wtórny, nie zawsze pierwszy widoczny. |
Jeśli w pamięci błędów pojawiają się kody z grupy P0120-P0124, a w niektórych autach także P0220-P0224, to sygnał, że trzeba spojrzeć szerzej niż tylko na sam element. Pojedynczy kod nie rozstrzyga wszystkiego, ale bardzo pomaga zawęzić obszar poszukiwań. Następny krok to ustalenie, co najczęściej wywołuje takie zachowanie.
Skąd biorą się usterki i kiedy winny nie jest sam czujnik
W warsztacie najczęściej zaczynam od rzeczy banalnych, bo to one psują diagnozę najczęściej. Zły styk we wtyczce, zawilgocone złącze, przetarty przewód albo słaba masa potrafią wywołać dokładnie takie same objawy jak zużyty czujnik. Do tego dochodzi brudna lub przycierająca się przepustnica, która zmienia warunki pracy czujnika i sterownika jednocześnie.
- Zużycie ścieżki oporowej w starszym potencjometrze.
- Wilgoć, olej lub nalot w złączu elektrycznym.
- Przerwany przewód sygnałowy albo uszkodzona masa.
- Brak prawidłowego napięcia odniesienia 5 V.
- Zabrudzona, przycinająca się przepustnica.
- Błędna adaptacja po odłączeniu akumulatora lub wymianie elementu.
Najbardziej zdradliwa jest usterka przerywana. Auto jedzie normalnie przez kilka dni, po czym nagle wpada w tryb awaryjny, a potem znowu wszystko wraca do normy. Wtedy ja najpierw podejrzewam wiązkę, wtyczkę albo samą mechanikę przepustnicy, a dopiero później wymieniam czujnik w ciemno. To prowadzi wprost do diagnostyki, która oszczędza czas i pieniądze.
Jak sprawdzić go w garażu i w warsztacie
Najrozsądniejsza diagnostyka jest prosta w logice, choć nie zawsze w wykonaniu. Zaczynam od odczytu błędów i danych bieżących, bo one od razu pokazują, czy sygnał jest stabilny i czy reaguje na ruch przepustnicy. Potem przechodzę do oględzin wtyczki, przewodów i samego korpusu przepustnicy, bo uszkodzenia mechaniczne lub korozja bywają bardziej prawdopodobne niż awaria elektroniki.
- Odczytaj kody usterek i sprawdź dane bieżące w skanerze OBD.
- Porównaj wartość procentową otwarcia z faktycznym ruchem przepustnicy.
- Sprawdź wtyczkę, piny i wiązkę pod kątem luzu, korozji i przetarć.
- Zmierz napięcie zasilania oraz masę.

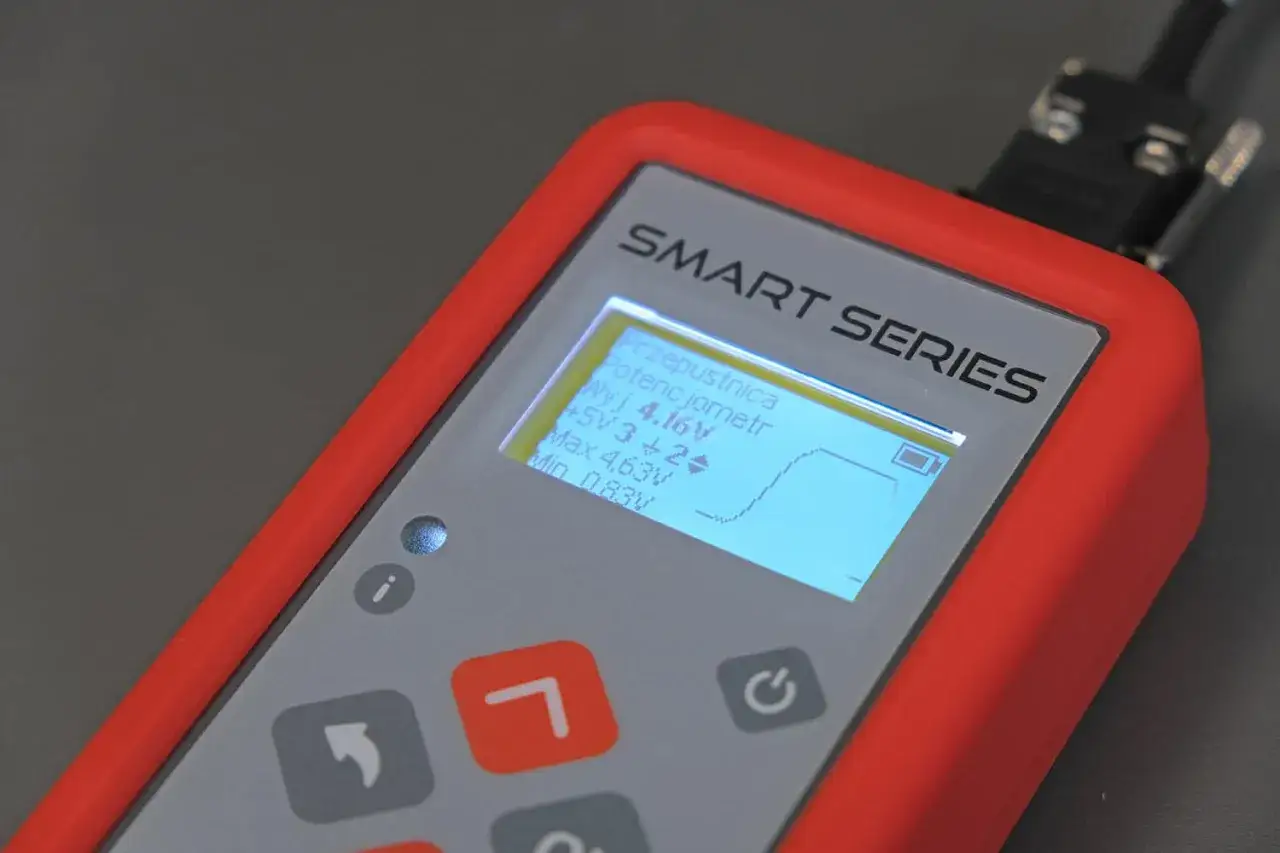

- Wykonaj test płynności sygnału multimetrem lub, lepiej, oscyloskopem.
- Jeśli auto tego wymaga, zrób adaptację przepustnicy po naprawie.
W zdrowym układzie sygnał powinien zmieniać się płynnie, bez skoków i martwych pól. Przy zamkniętej przepustnicy napięcie jest niskie, a przy pełnym otwarciu rośnie wyraźnie, zwykle w kierunku górnej granicy zakresu zasilania. Jeśli wartość nagle spada do zera, przeskakuje albo nie dochodzi do końca, nie zakładam od razu winy samego czujnika, tylko sprawdzam cały tor sygnałowy.
Oscyloskop ma tu przewagę nad multimetrem, bo pokazuje nie tylko wartość, ale też przerwy, zakłócenia i niestabilność w trakcie ruchu. Multimetr bywa wystarczający do prostego testu, ale przy usterkach przerywanych potrafi nie złapać problemu. Kiedy ten etap mam za sobą, warto jeszcze odróżnić starsze konstrukcje od nowszych, bo od tego zależy sposób naprawy.
Starsze auta i nowoczesne układy nie zachowują się tak samo
To ważne rozróżnienie, bo wielu kierowców wrzuca wszystko do jednego worka. W starszych autach przepustnica była zwykle sterowana bardziej mechanicznie, a czujnik pełnił funkcję klasycznego potencjometru. W nowszych konstrukcjach częściej mamy układ elektroniczny typu drive-by-wire, czyli sterowanie przepustnicą bez bezpośredniego połączenia linką gazu.
| Cecha | Starsze rozwiązanie | Nowsze rozwiązanie |
|---|---|---|
| Budowa | Często osobny potencjometr na osi przepustnicy. | Czujnik zintegrowany z modułem przepustnicy lub układem elektronicznym. |
| Zużycie | Mechaniczne ścieżki i ślizgacze zużywają się z czasem. | Mniej tarcia, ale większe znaczenie ma elektronika i poprawna adaptacja. |
| Diagnoza | Łatwiej zmierzyć zmianę rezystancji lub napięcia. | Trzeba częściej analizować dwa tory sygnałowe i dane bieżące. |
| Naprawa | Bywa możliwa wymiana samego elementu. | Często wymienia się cały zespół, bo czujnik jest częścią modułu. |
W autach z elektroniczną przepustnicą trzeba też uważać na pomylenie czujnika przepustnicy z czujnikiem pedału przyspieszenia. To nie to samo, choć oba elementy współpracują ze sobą i oba mogą wywołać podobne błędy. Dlatego przy diagnozie liczy się pełny obraz, a nie tylko nazwa błędu na ekranie skanera. Na końcu pozostaje pytanie praktyczne: co opłaca się naprawić, a co wymienić od razu.
Kiedy naprawa ma sens, a kiedy wymienia się cały zespół
Tu nie ma jednej reguły dla wszystkich aut. Jeżeli problem siedzi w złączu, wiązce albo zabrudzonej przepustnicy, wymiana czujnika nic nie da. Z kolei w starszym układzie z wyraźnie zużytą ścieżką oporową naprawa bywa mało trwała, więc rozsądniej postawić na nową część. W praktyce decyzję podejmuję po tym, czy da się potwierdzić stabilny sygnał oraz czy mechanika przepustnicy pracuje lekko i bez zacięć.
| Zakres działania | Kiedy ma sens | Orientacyjny koszt w Polsce |
|---|---|---|
| Kontrola i diagnostyka | Gdy objawy są nieregularne albo nie ma pewności, co jest winne. | Około 150-300 zł. |
| Wymiana samego czujnika | Gdy uszkodzenie jest potwierdzone, a czujnik jest osobnym elementem. | Najczęściej około 100-300 zł za część. |
| Wymiana całej przepustnicy | Gdy czujnik jest zintegrowany z modułem albo mechanika jest zużyta. | Często 400-1200 zł i więcej, zależnie od modelu. |
| Adaptacja po naprawie | Gdy samochód wymaga ponownego nauczenia położenia krańcowego. | Bywa wliczona w usługę albo doliczana osobno. |
Po naprawie sprawdź jeszcze adaptację i logikę sygnału
Wymiana elementu nie kończy sprawy, jeśli sterownik dalej pracuje na starych wartościach adaptacyjnych albo jeśli nowy sygnał nie został poprawnie zaakceptowany. Po naprawie robię krótką jazdę próbną, obserwuję dane bieżące i sprawdzam, czy otwarcie przepustnicy rośnie płynnie w całym zakresie. Jeśli auto ma procedurę adaptacji, wykonuję ją od razu, bo bez tego nawet nowa część może zachowywać się tak, jakby była uszkodzona.
Najczęstszy błąd po stronie użytkownika to uznanie, że „nowy czujnik załatwia wszystko”. W praktyce liczy się cały układ: czujnik, wiązka, złącze, przepustnica i reakcja sterownika. Jeśli te elementy współpracują poprawnie, silnik wraca do przewidywalnej pracy, a reakcja na gaz znów staje się gładka i szybka. I właśnie na tym polega sens dobrej diagnozy: nie na wymianie części na ślepo, tylko na znalezieniu miejsca, w którym sygnał przestaje być wiarygodny.
