Najważniejsze rzeczy, które trzeba wiedzieć o tym elemencie
- Sygnał z wałka pomaga ECU dobrać moment wtrysku, zapłonu i pracy zmiennych faz rozrządu.
- Najczęstsze objawy to dłuższe kręcenie rozrusznikiem, nierówne obroty, szarpanie, spadek mocy i kontrolka silnika.
- W nowszych autach dominuje czujnik Halla, a w starszych można spotkać wersje indukcyjne.
- Sama część zwykle nie jest droga, ale koszt rośnie przy słabym dostępie i dodatkowym demontażu.
- Po wymianie często trzeba skasować błędy, a czasem przeprowadzić adaptację sterownika.
Dlaczego sygnał z wałka tak mocno wpływa na pracę silnika
Bosch opisuje ten element jako czujnik o wysokiej precyzji, bo właśnie od dokładności odczytu zależy moment wtrysku i zapłonu. Najprościej mówiąc, sterownik łączy dane z czujnika wałka z informacją z czujnika wału korbowego. Dzięki temu wie, który cylinder jest w suwie sprężania, a który właśnie kończy wydech.
Jeżeli sygnał zanika albo jest przekłamany, ECU zaczyna zgadywać albo przechodzi w tryb awaryjny. W silnikach z zmiennymi fazami rozrządu ten sam odczyt pomaga kontrolować pracę zaworów, więc usterka nie odbija się wyłącznie na mocy, ale też na elastyczności i spalaniu. W praktyce traktuję ten czujnik jako mały element o krytycznym znaczeniu, bo bez niego elektronika traci punkt odniesienia. To prowadzi do pierwszych objawów, które zwykle widzi kierowca.
Jakie objawy najczęściej wskazują na usterkę
Najczęściej problem zaczyna się od trudniejszego rozruchu, a dopiero później pojawiają się bardziej wyraźne sygnały. Nie zawsze samochód gaśnie od razu. Często jedzie, ale robi to nierówno, mniej chętnie wchodzi na obroty i wyraźnie traci kulturę pracy.
- dłuższe kręcenie rozrusznikiem, zwłaszcza na zimno,
- nierówna praca na biegu jałowym,
- szarpanie podczas przyspieszania,
- spadek mocy i słabsza reakcja na gaz,
- kontrolka silnika i błędy z grupy P0340, P0011 lub P0021,
- wyższe spalanie niż zwykle,
- gaśnięcie przy dojeżdżaniu do skrzyżowania albo po rozgrzaniu jednostki.
Ważna rzecz: te objawy nie dowodzą jeszcze, że winny jest sam sensor. Bardzo podobnie potrafią zachowywać się uszkodzona wiązka, zaśniedziałe styki, zabrudzony czujnik albo przestawiony rozrząd. Dlatego przed wymianą dobrze wiedzieć, gdzie dokładnie szukać elementu i z jakim typem konstrukcji mamy do czynienia.
Gdzie go szukać i jakie rozwiązania spotyka się najczęściej

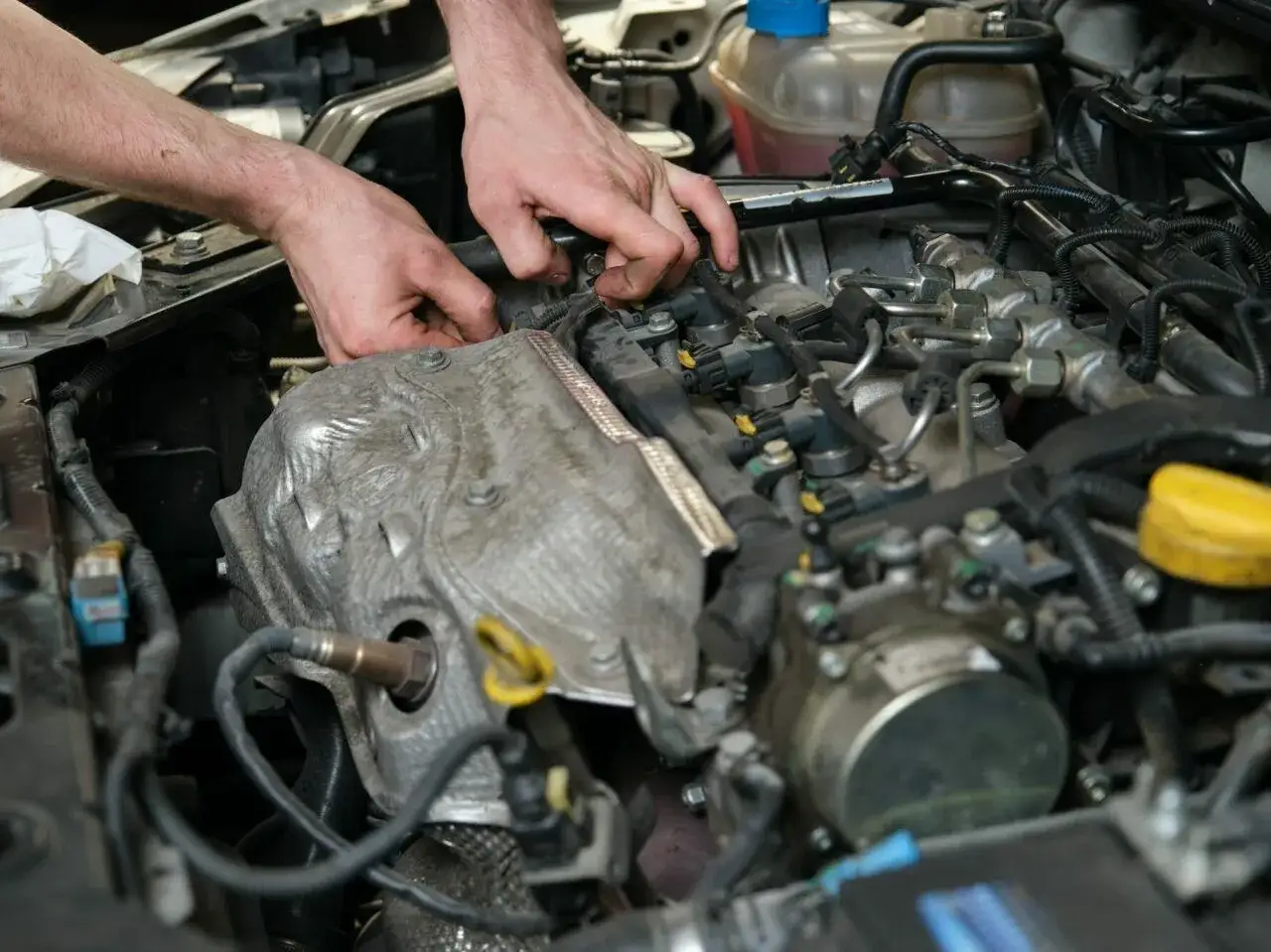

Najczęściej sensor siedzi w głowicy lub w pokrywie zaworów, tuż przy kole sygnałowym wałka. W silnikach rzędowych zwykle jest jeden, a w jednostkach V często pracują dwa, po jednym na każdą głowicę. Dostęp bywa bardzo różny: w jednym aucie odkręcasz wtyczkę i śrubę, w innym trzeba najpierw zdjąć osłony, dolot albo elementy nadbudowy silnika.
NGK zwraca uwagę, że w większości nowoczesnych silników spotyka się wersje Halla. To ważne, bo rodzaj czujnika wpływa na sposób diagnozy.
| Typ | Jak działa | Gdzie spotyka się najczęściej | Co to oznacza w praktyce |
|---|---|---|---|
| Hall | Potrzebuje zasilania i daje sygnał prostokątny | Większość nowszych silników | Najlepiej diagnozować odczytem live data i oscyloskopem |
| Indukcyjny | Wytwarza sygnał podczas ruchu koła sygnałowego | Starsze konstrukcje | Da się wstępnie sprawdzić opór, ale pełny obraz daje pomiar przebiegu |
W przypadku czujników indukcyjnych NGK podaje orientacyjnie opór rzędu 500-1500 Ω jako punkt odniesienia, ale ja traktuję to tylko jako wstępną wskazówkę, nie ostateczny wyrok. Gdy już wiem, jakiego typu czujnik mam przed sobą, łatwiej odróżnić jego awarię od problemu z czujnikiem wału korbowego.
Jak odróżnić awarię od problemu z czujnikiem wału korbowego
To jedna z najczęstszych pułapek diagnostycznych. Oba elementy współpracują ze sobą, ale ich usterki dają inny obraz. Ja zwykle zaczynam od prostego pytania: czy auto jeszcze próbuje pracować, czy zostało unieruchomione praktycznie od razu?
| Cecha | Problem z czujnikiem wałka | Problem z czujnikiem wału korbowego |
|---|---|---|
| Rola | Pomaga ustalić fazę pracy cylindra i moment wtrysku | Określa prędkość i pozycję wału, czyli podstawę pracy ECU |
| Typowy objaw | Dłuższy rozruch, nierówna praca, spadek mocy, tryb awaryjny | Silnik gaśnie, nie odpala albo przestaje pracować w trakcie jazdy |
| Szansa na dalszą jazdę | Często tak, ale zwykle z ograniczeniami | Zwykle nie, auto potrafi zostać całkiem unieruchomione |
To rozróżnienie ma znaczenie, bo przy problemie z wałkiem samochód często jeszcze „żyje”, tylko pracuje gorzej. Przy czujniku wału korbowego objawy są zwykle ostrzejsze. Jeśli więc silnik odpala długo, ale po chwili jedzie w miarę normalnie, zacząłbym od układu wałka, a dopiero potem od innych elementów. Z takiego założenia przechodzę już do samej diagnostyki.
Jak diagnozuję ten element krok po kroku
Ja nie zaczynam od wymiany części. Najpierw sprawdzam, czy sterownik w ogóle dostaje sensowny sygnał, a dopiero potem decyduję, czy problem leży w czujniku, wiązce, czy mechanice rozrządu. Taka kolejność oszczędza pieniądze i zwykle skraca naprawę.
- Odczytuję błędy z ECU i patrzę, czy pojawiają się kody typu P0340, P0011 albo P0021.
- Oglądam wtyczkę, przewody i okolice czujnika. Szukam oleju w złączu, pękniętej izolacji, luzu na pinach i śladów przegrzania.
- Sprawdzam dane bieżące, czyli czy sterownik widzi logiczną zmianę sygnału podczas pracy silnika.
- Jeśli mam do czynienia z wersją indukcyjną, robię wstępny pomiar oporu. Przy Halla wolę oscyloskop, bo sam miernik często pokazuje tylko, że „coś jest”.
- Porównuję sygnał z czujnika wałka z odczytem z wału korbowego. Gdy te dwa sygnały się nie zgadzają, problem może być mechaniczny, a nie elektryczny.

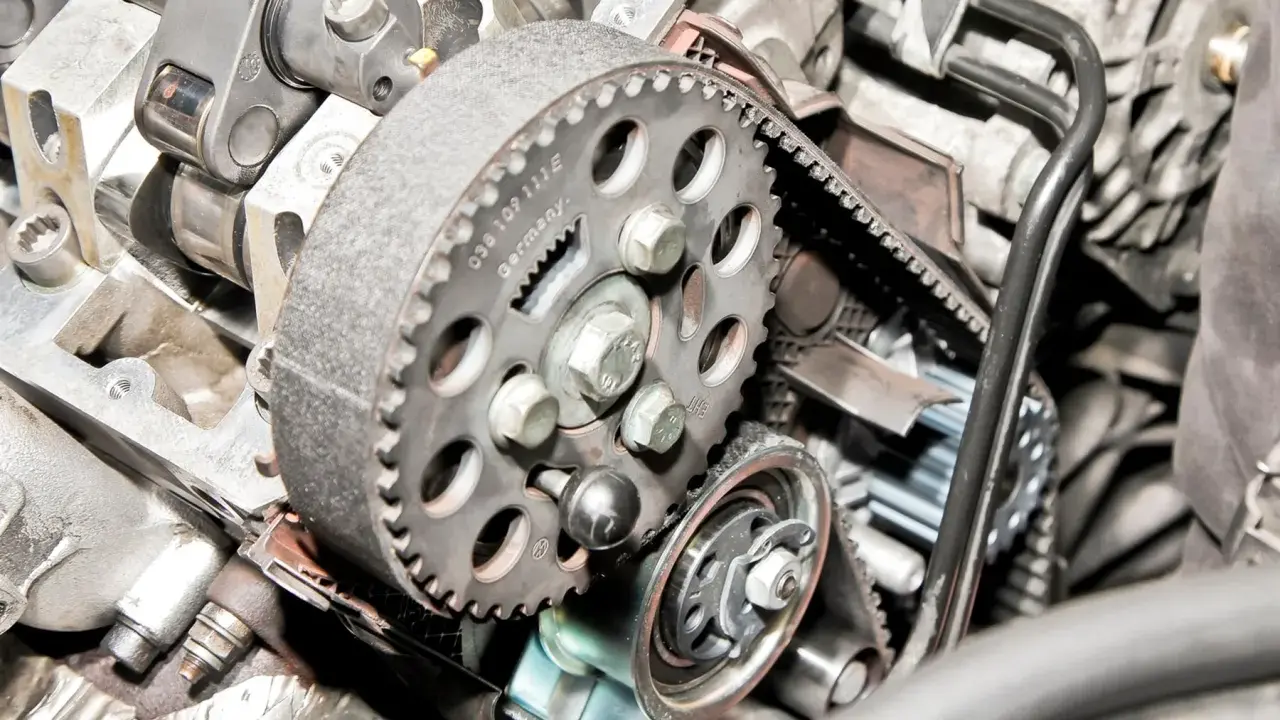

- Sprawdzam też koło sygnałowe, tarczkę impulsową i stan rozrządu, bo rozciągnięty łańcuch albo przestawiony pasek potrafi imitować awarię elektroniki.
Warto dodać jedną rzecz: po wymianie sensora wiele aut potrzebuje krótkiej adaptacji sterownika albo przynajmniej skasowania błędów. Bez tego kierowca czasem myśli, że nowa część też jest wadliwa, choć problemem jest tylko brak procedury uczenia. Z diagnostyki naturalnie przechodzę więc do kosztów, bo to właśnie one najczęściej decydują o tym, czy naprawa ma sens w warsztacie, czy przy samochodzie warto działać samodzielnie.
Ile kosztuje wymiana i kiedy nie warto oszczędzać na częściach
Rynek jest dość prosty: sam sensor zwykle nie jest drogi, ale różnice między samochodami potrafią być spore. W praktyce za część zapłacisz najczęściej od 50 do 200 zł, a w droższych modelach nawet około 500 zł. Robocizna zwykle zamyka się w 100-250 zł, ale przy słabym dostępie może dojść do około 400 zł. To oznacza, że całkowity koszt bywa niewielki, lecz w autach premium lub przy trudnym demontażu szybko rośnie.
Nie polecam używanego czujnika. Oszczędność jest pozorna, bo nie masz pewności, czy element nie ma już osłabionej elektroniki albo czy nie padnie po kilku tygodniach. Jeżeli wybierasz zamiennik, zwracaj uwagę na producenta i jakość wykonania, bo w tym miejscu „najtańszy” bardzo często znaczy „najbardziej ryzykowny”.
Po montażu nowego czujnika położenia wałka rozrządu wiele aut wymaga skasowania błędów, a czasem krótkiej adaptacji sterownika. Ja zawsze zalecam też jazdę próbną, bo dopiero wtedy widać, czy silnik wrócił do równej pracy, czy problem wcale nie był po stronie samego sensora. Jeśli jednak objawy nie znikają, trzeba szukać głębiej, najlepiej w miejscach, które najczęściej udają awarię tej części.
Co jeszcze sprawdzić, żeby problem nie wrócił
Największy błąd, jaki widzę, to traktowanie czujnika jako jedynej możliwej przyczyny. W rzeczywistości często winny jest osprzęt wokół niego albo wcześniejsza ingerencja w rozrząd. Jeśli wymienisz sam element, ale zostawisz uszkodzoną wtyczkę czy przestawiony mechanicznie rozrząd, objaw wróci bardzo szybko.
- stan wtyczki i pinów,
- przewody biegnące przy pokrywie zaworów i osprzęcie silnika,
- obecność oleju w złączu,
- opiłki metalu lub zabrudzenia na końcówce czujnika,
- koło sygnałowe i tarczkę impulsową,
- rozciągnięty łańcuch albo źle ustawiony pasek rozrządu,
- adaptację wykonaną po wcześniejszej naprawie.
Jeżeli miałbym zostawić jedną praktyczną myśl, to brzmiałaby tak: ten element warto diagnozować w całym układzie, a nie w oderwaniu od reszty silnika. Gdy sygnał jest czysty, jednostka pracuje równo; gdy zaczyna się psuć, elektronika próbuje ratować sytuację, ale tylko do pewnego momentu. Właśnie dlatego szybka diagnoza daje tu realny zysk, a nie tylko spokój na desce rozdzielczej.
