Montaż czujników parkowania - Zrób to dobrze i uniknij stłuczek

Praktyczny montaż czujników parkowania w samochodzie to jedna z tych przeróbek, które szybko poprawiają komfort i realnie zmniejszają ryzyko obcierki, ale tylko wtedy, gdy dobrze dobierze się zestaw, miejsce montażu i sposób podłączenia. Poniżej pokazuję, jak wybrać sensowny system, gdzie go osadzić, jak poprowadzić elektrykę i które błędy najczęściej psują efekt już po pierwszym dniu użytkowania.

Jakie czujniki wybrać do swojego auta

Z mojego doświadczenia wynika, że największy błąd popełnia się jeszcze przed wierceniem: kupuje się zestaw „uniwersalny”, a potem okazuje się, że nie pasuje ani do zderzaka, ani do oczekiwanego sposobu działania. Najbardziej praktyczne są czujniki ultradźwiękowe, bo dają przewidywalny pomiar odległości i są najlepiej opisane w instrukcjach montażu. Warto jednak wiedzieć, że wybór nie kończy się na samym typie sensora.

Ja zwykle polecam prosty zestaw ultradźwiękowy, jeśli celem jest po prostu bezpieczniejsze cofanie. Jeśli jednak auto jest długie, ma wysoki zderzak albo często parkuje się przodem do ściany, od razu warto rozważyć komplet z przodem i tyłem. Gdy wybór jest już jasny, najważniejsze staje się ustawienie sensorów, bo to ono decyduje o skuteczności całego układu.

Gdzie zamontować sensory, żeby nie tworzyć martwych pól

W praktyce nie wystarczy wywiercić czterech otworów w dowolnym miejscu. Sensory muszą „widzieć” przestrzeń w odpowiednim kącie, dlatego najpewniejsza jest płaska, możliwie pionowa część zderzaka. Zwykle przyjmuje się montaż mniej więcej 45-65 cm nad ziemią, a wiele instrukcji podaje także ustawienie wszystkich czujników na tej samej wysokości oraz zachowanie odpowiednich odstępów między nimi. Warto trzymać się instrukcji konkretnego zestawu, bo różnice między producentami są realne, a nie kosmetyczne.

• Nie montuj sensorów w miejscu mocno zaokrąglonym lub załamanym.
• Nie wstawiaj ich zbyt nisko, bo będą łapały krawężniki, śnieg i nawierzchnię.
• Nie osadzaj ich zbyt wysoko, bo stracą część pola detekcji przy niskich przeszkodach.
• Unikaj obszarów przy haku, tablicy rejestracyjnej, listwach ozdobnych i grubszych dokładkach zderzaka.
• Pozycję „UP” albo strzałkę na obudowie trzeba ustawić do góry, inaczej system potrafi działać nieczytelnie.

W praktyce dobrze działa też zasada równych odstępów między czujnikami. Jeśli producent podaje 30-45 cm między nimi, nie warto tego „upiększać” pod oko, bo potem pojawiają się martwe strefy. Z kolei przy krawędziach zderzaka zostawiam sobie margines zgodny z instrukcją zestawu, bo tam najłatwiej o fałszywy odczyt albo gorsze pokrycie pola.

Przeczytaj również: Wymiana akumulatora - uniknij błędów i problemów z elektroniką

Malowanie sensorów pod kolor

Jeśli zależy Ci na estetyce, większość nowoczesnych sensorów da się polakierować, ale trzeba to zrobić delikatnie. Najważniejsza zasada jest prosta: cienka warstwa lakieru, bez zalewania szczelin i bez kilku grubych warstw. Widziałem już sensory, które po „ładnym” lakierowaniu zaczynały reagować gorzej tylko dlatego, że farba była położona zbyt ciężko albo weszła w newralgiczne miejsce obudowy.

Jeżeli zestaw ma już fabryczny kolor zbliżony do lakieru auta, często lepiej zostawić go w spokoju. W estetyce czujników mniej znaczy więcej, a poprawne działanie jest ważniejsze niż idealny odcień w słońcu. Gdy sensory są już wyznaczone i przygotowane, można przejść do samego montażu mechanicznego.

Jak przebiega sam montaż krok po kroku

Ja zaczynam od przygotowania narzędzi, bo improwizacja przy zderzaku zwykle kończy się pośpiechem i krzywymi otworami. Do takiej pracy przydają się: otwornica z zestawu, marker, miarka, wkrętaki, multimetr, ściągacze do tapicerki, opaski zaciskowe, taśma izolacyjna, środki do odtłuszczenia i coś do zabezpieczenia przewodów. W wielu kompletach otwornica jest już dołączona, co ułatwia sprawę, ale nie zwalnia z dokładnego pomiaru.

1. Odłącz minus akumulatora, zwłaszcza jeśli będziesz pracować przy wiązce i demontować elementy wnętrza.
2. Jeśli konstrukcja auta tego wymaga, zdejmij zderzak albo przynajmniej osłony i boczki, żeby mieć dostęp do środka.
3. Wyznacz punkty montażowe na zderzaku i sprawdź je dwa razy przed wierceniem.
4. Wywierć otwory otwornicą o średnicy zalecanej przez producenta zestawu.
5. Usuń zadziory, oczyść powierzchnię i dopiero wtedy osadź sensory.
6. Ustaw każdy czujnik zgodnie z oznaczeniem góra-dół i dociśnij go tak, aby przylegał równo do zderzaka.
7. Poprowadź przewody przez fabryczny przepust lub inną bezpieczną drogę do wnętrza auta.
8. Przymocuj centralkę w suchym miejscu i podłącz wyświetlacz albo sygnalizator dźwiękowy.
9. Zrób test z przeszkodą, zanim złożysz wszystkie plastiki na gotowo.

Najczęściej centralka ląduje we wnęce bagażnika, bo tam łatwo ukryć wiązkę i jednocześnie chronić elektronikę przed wilgocią. To ważne, bo luźno rzucony moduł pod tapicerką potrafi później stukać, obijać się o blachę albo łapać wilgoć. Kiedy część mechaniczna jest skończona, przechodzę do elektryki, bo tam najłatwiej o błędy, których nie widać gołym okiem.

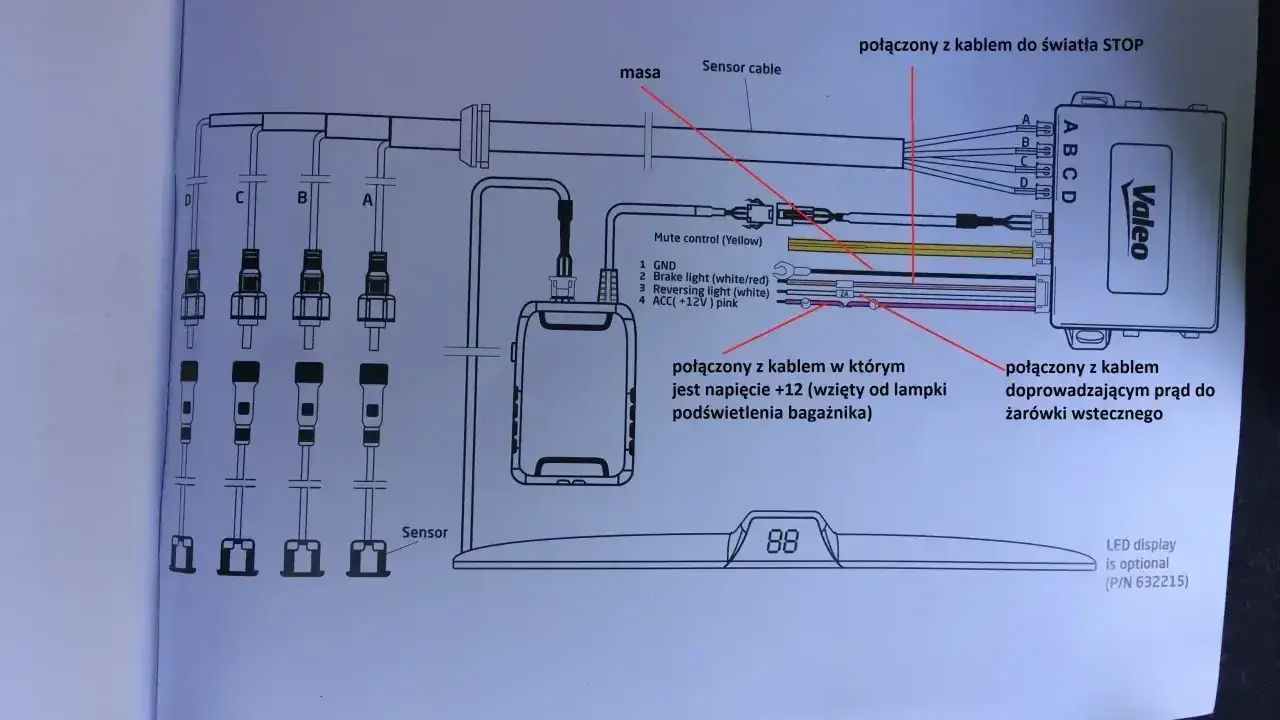

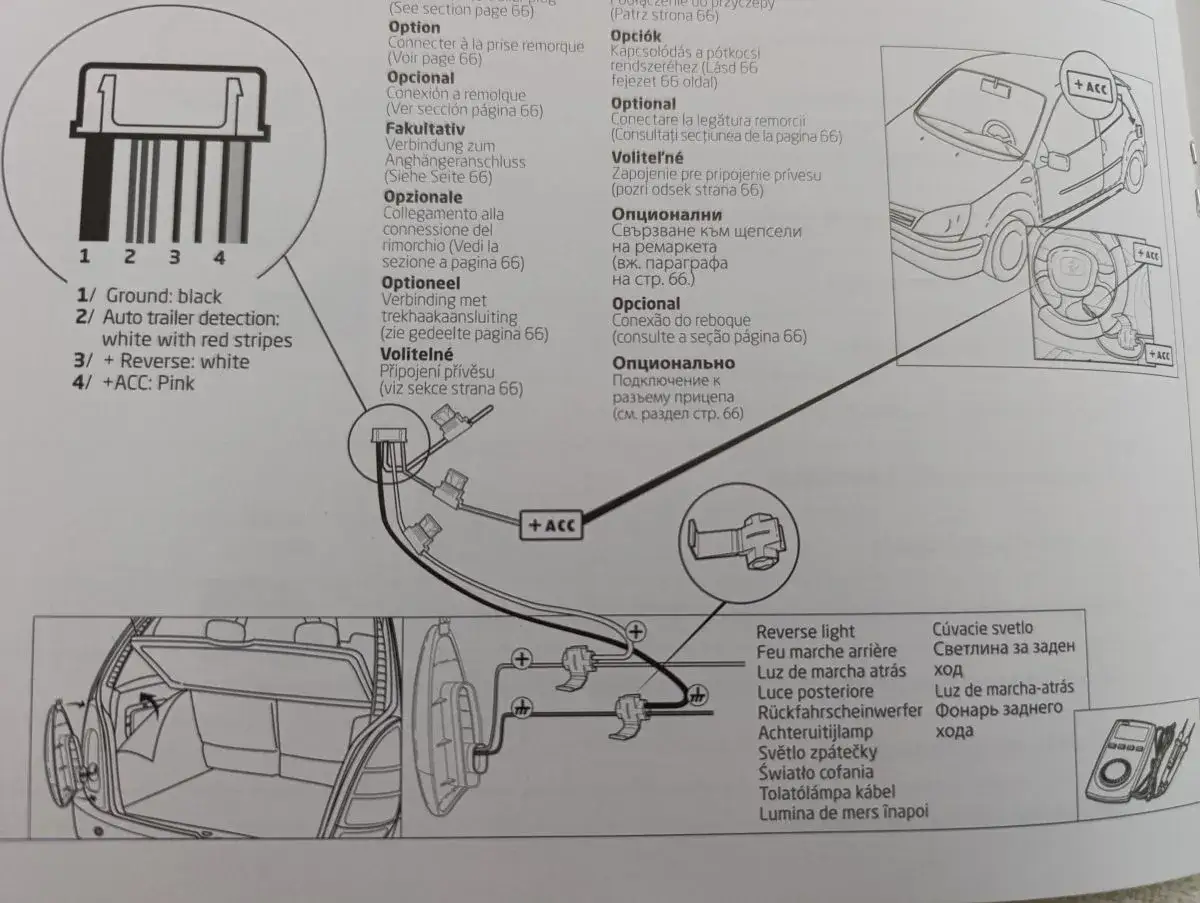

Jak podłączyć elektrykę bez prowizorki

W instalacji elektrycznej auta najważniejsze jest, żeby nie zgadywać kolorów przewodów. Producenci stosują różne schematy, więc zawsze patrzę najpierw w instrukcję konkretnego zestawu i dopiero potem szukam odpowiednich punktów zasilania. W praktyce tylne czujniki najczęściej dostają sygnał z lampy cofania, a masa idzie do pewnego punktu na karoserii.

Przy przednich sensorach nie wolno robić najprostszej rzeczy, czyli zasilać ich tak samo jak tylnych z lampy cofania, bo wtedy system działa tylko wstecz. Tu zwykle potrzebna jest dodatkowa logika: sygnał po zapłonie, czasowe wyciszenie albo osobny przycisk. W autach z bardziej rozbudowaną elektroniką lepiej nie ciąć fabrycznej wiązki bez potrzeby, bo później łatwo o błędy diagnostyczne, a czasem nawet o zakłócenia w innych układach.

• Do łączenia przewodów używaj porządnych konektorów, lutowania albo dobrych złączy, a nie skrętek owiniętych taśmą.
• Zabezpiecz połączenia przed wilgocią i sól drogową.
• Nie prowadź przewodów przy ruchomych elementach ani ostrych krawędziach blachy.
• Jeśli korzystasz z instalacji w kabinie, sprawdź bezpiecznik i obciążenie obwodu.
• Jeśli auto ma kontrolę żarówek lub bardziej czuły układ elektryczny, upewnij się, że sposób podłączenia nie wywoła błędów.

Dobra elektryka sprawia, że system działa stabilnie i nie zaczyna „żyć własnym życiem” po kilku dniach. Mimo to nawet poprawnie podłączony zestaw potrafi zaskoczyć, jeśli popełni się błędy montażowe albo zlekceważy ograniczenia czujników, więc kolejna sekcja jest w praktyce obowiązkowa.

Najczęstsze błędy po montażu i jak je rozpoznać

Najwięcej reklamacji wynika nie z wad zestawu, tylko z błędów instalacyjnych. Czujnik za nisko, za blisko tablicy, źle dociśnięty, zabrudzony albo odwrócony potrafi działać zupełnie inaczej niż zakłada kierowca. Do tego dochodzą warunki drogowe, bo śnieg, błoto i gruba warstwa wosku na zderzaku zmieniają zachowanie ultradźwięków bardziej, niż wielu osobom się wydaje.

W praktyce najwięcej problemów sprawiają też przedmioty cienkie, bardzo niskie albo miękkie, które ultradźwięki wykrywają słabiej. To dlatego nie traktuję takich zestawów jak zastępstwa dla oczu, tylko jako pomoc przy ostatnich kilkudziesięciu centymetrach manewru. Gdy już wiadomo, jak uniknąć błędów, zostaje pytanie bardzo konkretne: robić to samemu czy oddać do warsztatu.

Kiedy lepiej zrobić to samemu, a kiedy oddać do warsztatu

Samodzielna instalacja ma sens, jeśli chodzi o prosty zestaw na tył, z czytelną instrukcją i bez komplikacji związanych z fabrycznym systemem parkowania. Wtedy da się to zrobić spokojnie, o ile ma się podstawowe narzędzia i czas na dokładne pomiary. Jeśli jednak auto ma rozbudowaną elektronikę, przednie czujniki, zderzak z wieloma elementami do demontażu albo trzeba integrować zestaw z istniejącym systemem wspomagania, warsztat często oszczędza i nerwy, i pieniądze.

• DIY ma sens, gdy montujesz prosty komplet tylny, masz multimetr i potrafisz pracować z tapicerką oraz wiązką.
• Warsztat jest lepszy, gdy trzeba demontować zderzak, malować sensory, prowadzić przewody przez grodź albo integrować system z elektroniką auta.
• Orientacyjnie sam zestaw kosztuje często od około 120 do 300 zł, a markowe lub bardziej rozbudowane komplety potrafią kosztować wyraźnie więcej.
• Robocizna za tył zwykle mieści się mniej więcej w przedziale 200-400 zł, a przód i tył to najczęściej wydatek rzędu kilkuset złotych więcej.
• Jeśli chcesz oszczędzić, nie oszczędzaj na jakości wiązki, uszczelnieniu i dokładności wiercenia, bo to właśnie te elementy decydują o trwałości.

Ja patrzę na to bardzo prosto: jeśli zderzak ma wyjść idealnie i system ma działać bez kaprysów przez lata, czasem lepiej zapłacić za fachowy montaż niż później poprawiać własne błędy. Niezależnie od tego, kto robi pracę, po pierwszej jeździe trzeba jeszcze wykonać kilka szybkich testów, żeby upewnić się, że wszystko zachowuje się tak, jak powinno.

Co sprawdzić po pierwszej jeździe, żeby system nie rozczarował

Po montażu nie zamykam tematu od razu. Zawsze robię krótki test w realnych warunkach: najpierw na sucho, potem przy lekko zabrudzonym zderzaku, a na końcu przy przeszkodzie ustawionej w różnych wysokościach. Dzięki temu szybko wychodzi, czy system reaguje równo, czy tylko na wybrane obiekty. To prosty etap, ale właśnie on pokazuje, czy instalacja była tylko „zrobiona”, czy naprawdę jest gotowa do codziennego użycia.

• Sprawdź reakcję na karton, słupek i niski krawężnik, a nie tylko na ścianę garażu.
• Zwróć uwagę, czy ostrzeżenie pojawia się symetrycznie po lewej i prawej stronie.
• Po przejeździe w deszczu lub po myjni oceń, czy czujniki nie piszczą bez powodu.
• Regularnie czyść powierzchnię sensorów z błota, lodu i wosku.
• Jeśli system działa z opóźnieniem albo zbyt nerwowo, wróć do ustawienia wysokości i połączeń, zamiast od razu zakładać awarię modułu.

Najlepszy efekt daje nie sam zestaw, tylko poprawnie dobrana i starannie wykonana instalacja. Gdy czujniki są zamontowane na właściwej wysokości, dobrze zasilone i zabezpieczone przed wilgocią, zaczynają po prostu robić swoją robotę: ułatwiają parkowanie, zmniejszają stres i pomagają uniknąć kosztownych kontaktów ze zderzakiem.
