Podnośnik motocyklowy DIY: Zbuduj go sam i oszczędź! Poradnik krok po kroku

Marzysz o własnym podnośniku motocyklowym, który ułatwi serwisowanie, czyszczenie czy zimowe przechowywanie Twojej maszyny? W tym artykule pokażę Ci, jak krok po kroku zbudować solidny i bezpieczny podnośnik DIY, który nie tylko pozwoli Ci zaoszczędzić sporo pieniędzy, ale także da ogromną satysfakcję z samodzielnie wykonanej pracy.

Własny podnośnik motocyklowy: czy warto podjąć wyzwanie?

Moje doświadczenie pokazuje, że samodzielna budowa to nie tylko oszczędność, ale także możliwość idealnego dopasowania konstrukcji do specyfiki mojego motocykla i miejsca w garażu. Oczywiście, wymaga to czasu, narzędzi i pewnych umiejętności, ale satysfakcja z pracy wykonanej własnymi rękami jest nieoceniona. Warto jednak pamiętać, że gotowe rozwiązania często oferują dodatkowe funkcje i certyfikaty bezpieczeństwa, których w domowym warsztacie nie zawsze jesteśmy w stanie odtworzyć.

Jak widać, różnica w kosztach jest znacząca. Poza czysto finansowymi korzyściami, budowa własnego podnośnika to także niezwykła satysfakcja. Nic nie cieszy tak, jak narzędzie, które wykonało się samemu i które doskonale spełnia swoje zadanie. To także doskonała okazja do rozwijania umiejętności majsterkowania, spawania czy projektowania, które z pewnością przydadzą się w przyszłości.

Fundamenty bezpiecznego projektu DIY: co musisz wiedzieć?

Zanim w ogóle pomyślisz o cięciu i spawaniu, musisz zdać sobie sprawę, że budowa podnośnika to nie zabawa. Bezpieczeństwo jest absolutnym priorytetem. Motocykl waży setki kilogramów i jego upadek może skutkować poważnymi obrażeniami lub zniszczeniem maszyny. Dlatego niezwykle ważne jest stosowanie solidnych materiałów, dbałość o jakość każdego spawu oraz, co równie istotne, zaprojektowanie i wykonanie niezawodnych mechanizmów blokujących. To one stanowią ostatnią linię obrony w przypadku awarii głównego mechanizmu podnoszącego.

Bezpieczeństwo jest najważniejsze. Podkreśla się konieczność stosowania solidnych materiałów, tworzenia mocnych spawów (jeśli konstrukcja jest spawana) oraz projektowania mechanizmów blokujących, które zapobiegną opadnięciu motocykla w razie awarii mechanizmu podnoszącego (np. zawleczki, bolce blokujące).

W Polsce najłatwiej dostępne i najczęściej wykorzystywane materiały do budowy podnośnika to różnego rodzaju profile stalowe. Można je nabyć w składach stali, a także w większych marketach budowlanych, takich jak Castorama czy Leroy Merlin. Zawsze polecam wybierać materiały z odpowiednim zapasem wytrzymałości.

• Profile stalowe zamknięte (kwadratowe lub prostokątne): Najczęściej używane, np. 40x40x3 mm lub 50x30x2 mm. Zapewniają dużą sztywność i są łatwe w obróbce i spawaniu. Idealne na ramę główną i elementy nośne.
• Kątowniki stalowe: Mogą być wykorzystane do wzmocnień, podstaw, czy jako elementy mocujące.
• Blacha stalowa: Niezbędna na platformę podnoszącą motocykl, a także na wszelkie wzmocnienia i mocowania. Grubość blachy powinna być dostosowana do obciążenia.

Do realizacji projektu potrzebne będą konkretne narzędzia. Bez nich ani rusz:

• Spawarka (MMA lub MIG/MAG): Absolutna podstawa. Jeśli nie masz umiejętności spawalniczych, rozważ konstrukcję skręcaną, ale pamiętaj, że może być ona mniej stabilna i wymagać częstszej kontroli połączeń.
• Szlifierka kątowa: Niezbędna do cięcia profili, szlifowania spawów i przygotowania materiałów.
• Wiertarka: Do wykonywania otworów pod śruby, bolce blokujące czy mocowania.
• Miara, kątownik, poziomica: Do precyzyjnego wymiarowania i montażu.
• Podstawowe narzędzia ślusarskie: Młotek, klucze, imadło itp.

Kluczowe jest precyzyjne dopasowanie konstrukcji do wagi i wymiarów Twojego motocykla. Pamiętaj, że typowy motocykl szosowy waży około 200-250 kg, ale cięższe cruisery mogą przekraczać nawet 350 kg. Zawsze zalecam projektowanie podnośnika z co najmniej 50% zapasem udźwigu. To daje pewność, że konstrukcja wytrzyma obciążenie i zapewni bezpieczeństwo. Zanim zaczniesz, poszukaj gotowych schematów i inspiracji. YouTube, fora motocyklistów czy grupy na Facebooku to prawdziwa kopalnia wiedzy i pomysłów. Nie musisz wymyślać koła na nowo!

3 sprawdzone metody budowy podnośnika motocyklowego krok po kroku

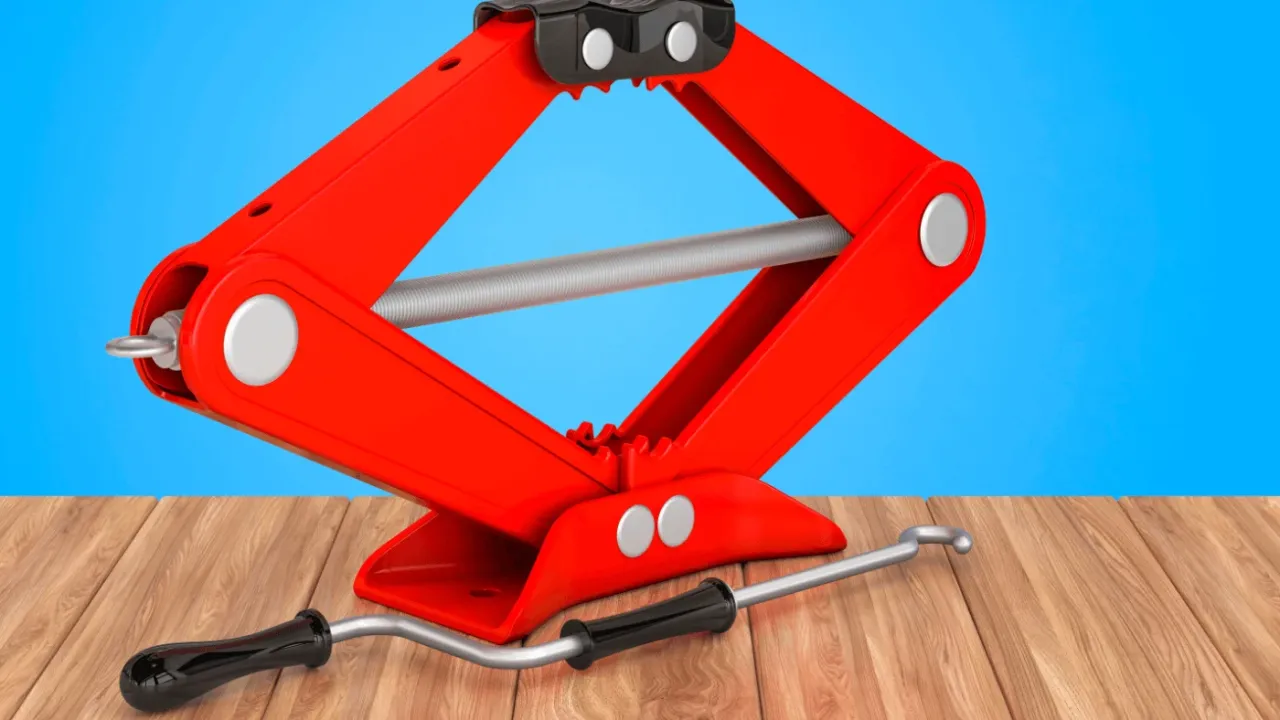

Ta metoda jest jedną z najczęściej wybieranych przez domowych majsterkowiczów, głównie ze względu na niski koszt i łatwą dostępność materiałów. Konstrukcja opiera się na wykorzystaniu starego, samochodowego lewarka trapezowego jako serca mechanizmu podnoszącego. Lewarek ten jest zazwyczaj wbudowany w spawaną ramę wykonaną z profili stalowych, co zapewnia stabilność i umożliwia podnoszenie motocykla na odpowiednią wysokość. To świetny punkt wyjścia dla osób z podstawowymi umiejętnościami spawalniczymi.

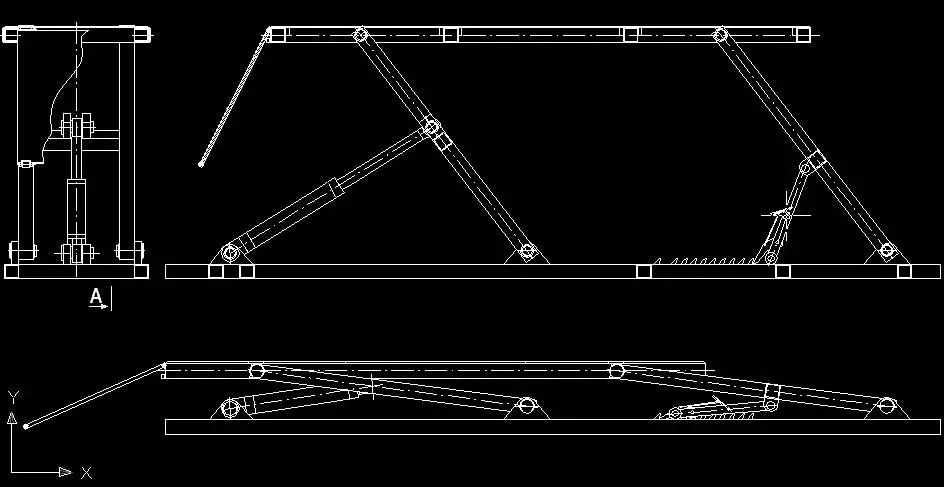

Jeśli szukasz bardziej zaawansowanego i stabilnego rozwiązania, podnośnik nożycowy będzie strzałem w dziesiątkę. Jest on wzorowany na profesjonalnych podnośnikach warsztatowych i oferuje większą wygodę oraz bezpieczeństwo pracy. Jego budowa wymaga precyzyjnego wykonania mechanizmu nożycowego, często z wykorzystaniem siłownika hydraulicznego (np. z popularnych "żab" samochodowych o udźwigu 2-3 ton). Choć koszt budowy jest wyższy ze względu na potrzebę użycia grubszych profili i blachy, to komfort użytkowania i stabilność rekompensują ten wydatek.

Dla tych, którzy potrzebują prostego i szybkiego rozwiązania do podstawowych prac, stojak pod wahacz (lub rolki) jest najprostszą i najtańszą opcją. Jest on często wykonywany do podnoszenia tylko tyłu motocykla, co ułatwia np. smarowanie łańcucha czy demontaż koła. Składa się ze spawanej ramy z profili lub rur, często wyposażonej w kółka dla łatwiejszego przemieszczania, oraz specjalnych adapterów pod wahacz lub rolki, które zapewniają stabilne podparcie motocykla.

Szczegółowy przewodnik: jak zbudować podnośnik z lewarka trapezowego?

Zawsze zaczynam od projektu. To klucz do sukcesu. Stwórz dokładny rysunek techniczny lub przynajmniej szczegółowy szkic. Precyzyjne zwymiarowanie konstrukcji pod konkretny motocykl jest absolutnie niezbędne. Zastanów się, gdzie będzie opierał się motocykl, jaka wysokość podnoszenia jest Ci potrzebna i jakie wymiary musi mieć podstawa, aby zapewnić stabilność. Szukaj inspiracji online fora, YouTube i grupy na Facebooku pełne są gotowych schematów i pomysłów, które możesz zaadaptować do swoich potrzeb.

Oto lista kontrolna najważniejszych punktów do uwzględnienia w projekcie:

• Waga motocykla i wymagany udźwig podnośnika (z zapasem!).
• Wymiary podstawy motocykla (szerokość, długość).
• Minimalna i maksymalna wysokość podnoszenia.
• Punkty podparcia motocykla.
• Wymiary i typ lewarka trapezowego.
• Rodzaj profili stalowych i ich grubość.
• Lokalizacja mechanizmów blokujących.

Poniżej przedstawiam listę materiałów, które będą Ci potrzebne do budowy podnośnika z lewarka trapezowego. Większość z nich znajdziesz w składach stali lub marketach budowlanych:

• Profile stalowe zamknięte (np. 40x40x3 mm lub 50x30x2 mm) na ramę główną i podstawę.
• Blacha stalowa (np. 3-5 mm grubości) na platformę podnoszącą i wzmocnienia.
• Lewarek samochodowy trapezowy (o odpowiednim udźwigu, najlepiej używany, ale sprawny).
• Śruby, nakrętki i podkładki (najlepiej klasy 8.8 lub wyższej) do mocowania lewarka i innych elementów.
• Pręt stalowy lub rurka na oś obrotu mechanizmu (jeśli projekt tego wymaga).
• Farba antykorozyjna i podkład.
• Gumowe podkładki lub mata gumowa na platformę (zapobiegają ślizganiu się motocykla).
• Elementy blokujące (np. bolce, zawleczki, kawałki profili).

Po skompletowaniu materiałów przychodzi czas na cięcie i spawanie. Zgodnie z Twoim projektem, precyzyjnie dotnij profile stalowe na odpowiednie wymiary. Pamiętaj, że każdy milimetr ma znaczenie dla stabilności i estetyki. Następnie przystąp do spawania ramy nośnej podnośnika. Upewnij się, że wszystkie spawy są mocne, precyzyjne i estetyczne to fundament bezpieczeństwa całej konstrukcji. Przed spawaniem dokładnie oczyść powierzchnie z rdzy, farby i zanieczyszczeń, aby zapewnić optymalne połączenie.

Teraz czas na serce podnośnika lewarek trapezowy. Musisz go prawidłowo zamontować w konstrukcji, tak aby zapewniał stabilne i efektywne podnoszenie. Zazwyczaj lewarek jest mocowany do dolnej ramy i połączony z platformą podnoszącą za pomocą odpowiednio zaprojektowanych dźwigni lub bezpośrednio. Kluczowe jest zachowanie osiowości i wytrzymałości wszystkich połączeń, aby uniknąć naprężeń i potencjalnych awarii podczas pracy.

Ostatnim, ale nie mniej ważnym etapem jest budowa platformy, na której będzie stał motocykl. Możesz ją wykonać z blachy ryflowanej lub perforowanej, co zapewni lepszą przyczepność. Pamiętaj o zaprojektowaniu i zamontowaniu systemów mocowania motocykla. Gumowe podkładki zapobiegną ślizganiu się maszyny, a otwory na pasy mocujące pozwolą na stabilne zabezpieczenie motocykla podczas podnoszenia i pracy. To gwarantuje, że Twój motocykl będzie bezpieczny i stabilny przez cały czas.

Najczęstsze błędy i pułapki: jak ich uniknąć przy budowie podnośnika?

Jednym z najpoważniejszych błędów, jakie widziałem, są słabe, niedokładne lub niewystarczające spawy. To jest element, na którym absolutnie nie wolno oszczędzać ani czasu, ani precyzji. Pęknięcia spawów, utrata stabilności konstrukcji, a w konsekwencji upadek motocykla, to scenariusz, którego każdy z nas chce uniknąć. Pamiętaj, że jakość spawów jest fundamentem bezpieczeństwa i trwałości Twojego podnośnika. Jeśli nie czujesz się pewnie ze spawaniem, poproś o pomoc doświadczonego spawacza.

Kolejną pułapką jest brak dodatkowych mechanizmów blokujących. Nawet najlepszy lewarek może zawieść. Dlatego zawsze projektuj i montuj awaryjne blokady, takie jak zawleczki, bolce przechodzące przez otwory w profilach, czy dodatkowe podpory. Te proste, ale skuteczne rozwiązania mogą uratować Twój motocykl i, co ważniejsze, Twoje zdrowie, w przypadku niespodziewanej awarii głównego mechanizmu podnoszącego.

Niedoszacowanie wagi motocykla to błąd, który może prowadzić do przeciążenia konstrukcji, jej odkształcenia, a w najgorszym wypadku do awarii. Zawsze przypominam, aby projektować podnośnik z co najmniej 50% zapasem udźwigu ponad faktyczną wagę motocykla. To nie tylko zwiększa bezpieczeństwo, ale także zapewnia dłuższą trwałość konstrukcji i komfort pracy bez obaw o jej wytrzymałość.

Twój podnośnik jest gotowy: jak o niego dbać i co dalej?

Gratulacje! Twój podnośnik jest gotowy. Zanim jednak postawisz na nim swój motocykl, przeprowadź test obciążeniowy. Zacznij od stopniowego zwiększania obciążenia, na przykład używając ciężkich przedmiotów, a dopiero potem spróbuj z motocyklem. Podczas pierwszego podnoszenia motocykla upewnij się, że ciężar jest równomiernie rozłożony, motocykl jest stabilny, a wszystkie blokady działają prawidłowo. Nigdy nie spiesz się i zawsze dwukrotnie sprawdź wszystko, zanim zaczniesz pracę pod podniesionym motocyklem.

Aby Twój podnośnik służył Ci przez lata, pamiętaj o regularnej konserwacji:

• Malowanie farbą antykorozyjną: Zabezpiecz wszystkie elementy stalowe przed rdzą. Najpierw podkład, potem dwie warstwy dobrej farby.
• Smarowanie ruchomych elementów: Regularnie smaruj gwint lewarka trapezowego oraz wszelkie osie obrotu i ruchome połączenia. Używaj smaru odpornego na wilgoć.
• Regularna kontrola spawów i połączeń śrubowych: Sprawdzaj, czy nie ma luzów, pęknięć czy innych uszkodzeń. Dokręcaj śruby, jeśli zajdzie taka potrzeba.
• Kontrola gumowych podkładek: Upewnij się, że gumowe podkładki na platformie nie są zużyte i nadal zapewniają dobrą przyczepność.

Twój podnośnik to świetna baza do dalszych ulepszeń. Możesz zamontować kółka, aby łatwo przemieszczać go po garażu, dodać uchwyty na narzędzia, czy zmodyfikować platformę, aby idealnie pasowała pod konkretny typ motocykla. Możliwości są niemal nieograniczone, a satysfakcja z posiadania narzędzia, które sam stworzyłeś i ulepszasz, jest naprawdę duża!
