Ubytek płynu chłodniczego to jeden z najbardziej niepokojących objawów, który może wskazywać na poważną usterkę silnika. Wiele osób zastanawia się, czy problem leży w uszkodzonej uszczelce pod głowicą, czy może w chłodnicy spalin (EGR). Szybka i trafna diagnoza jest kluczowa, aby uniknąć dalszych, kosztownych uszkodzeń i zapewnić bezpieczeństwo jednostce napędowej.
Ubytek płynu chłodniczego jak szybko odróżnić uszkodzoną uszczelkę pod głowicą od chłodnicy EGR
- Uszczelka pod głowicą (UPG): Objawy to "masło" pod korkiem oleju, twarde węże układu chłodzenia, bulgotanie w zbiorniczku, biały, słodkawy dym z wydechu i przegrzewanie się silnika. Kluczowy test to obecność CO2 w płynie chłodniczym.
- Chłodnica spalin (EGR): Charakteryzuje się szybkim ubytkiem płynu, białym dymem z wydechu pojawiającym się zwłaszcza pod obciążeniem, błędami P0401 oraz problemami z mocą silnika. Decydującą diagnozą jest test "bypassu" chłodnicy EGR.
- Koszty napraw: Wymiana chłodnicy EGR jest zazwyczaj znacznie tańsza (800-3000 zł) niż naprawa uszczelki pod głowicą (3000-8000 zł), która wymaga demontażu i planowania głowicy.
- Samodzielna obserwacja: Zwróć uwagę na kolor i zapach spalin, wygląd oleju na bagnecie i pod korkiem oraz zachowanie płynu w zbiorniczku wyrównawczym.
- Profesjonalna diagnostyka: Test na CO2, próba ciśnieniowa układu chłodzenia, bypass chłodnicy EGR oraz endoskopia cylindrów to metody, które rozwieją wątpliwości.
Kiedy zauważamy ubytek płynu chłodniczego, naturalne jest, że w głowie pojawia się scenariusz najgorszy uszkodzona uszczelka pod głowicą (UPG). Jednak z mojego doświadczenia wiem, że równie często, a czasem nawet częściej, za ten problem odpowiada uszkodzona chłodnica spalin (EGR). Obie awarie mają niestety podobne objawy, co sprawia, że samodzielna, trafna diagnoza bywa prawdziwym wyzwaniem dla kierowcy.
Podobieństwo objawów wynika z tego, że w obu przypadkach płyn chłodniczy dostaje się w miejsca, gdzie absolutnie nie powinien. Czy to do komory spalania, czy do układu wydechowego, czy nawet do oleju silnikowego. Zarówno uszkodzona uszczelka pod głowicą, jak i nieszczelna chłodnica EGR mogą powodować ubytek płynu i charakterystyczny biały dym z wydechu, co utrudnia szybkie rozróżnienie problemu. Zanim jednak objawy staną się drastyczne i zmuszą nas do natychmiastowej wizyty w warsztacie, warto zwrócić uwagę na wczesne, często subtelne sygnały. Regularna kontrola poziomu płynu chłodniczego i oleju to podstawa, ale równie ważne jest obserwowanie nietypowych zachowań silnika, które mogą być pierwszym dzwonkiem alarmowym.- Częsta konieczność dolewania płynu chłodniczego, mimo braku widocznych wycieków pod samochodem.
- Niewielkie, ale zauważalne zmiany w pracy silnika, np. delikatne szarpanie czy nierówna praca na zimno.
- Pojawienie się lekkiego, białego dymu z wydechu, zwłaszcza rano po uruchomieniu silnika.
- Nieznacznie podwyższona temperatura silnika, szczególnie w korkach lub przy większym obciążeniu.
Kluczowe różnice w objawach: Jak odróżnić UPG od chłodnicy EGR?
Aby trafnie zdiagnozować problem, musimy skupić się na niuansach. Choć objawy mogą być podobne, istnieją kluczowe różnice, które pomogą nam wstępnie ocenić, z którą usterką mamy do czynienia. Przyjrzyjmy się im szczegółowo.

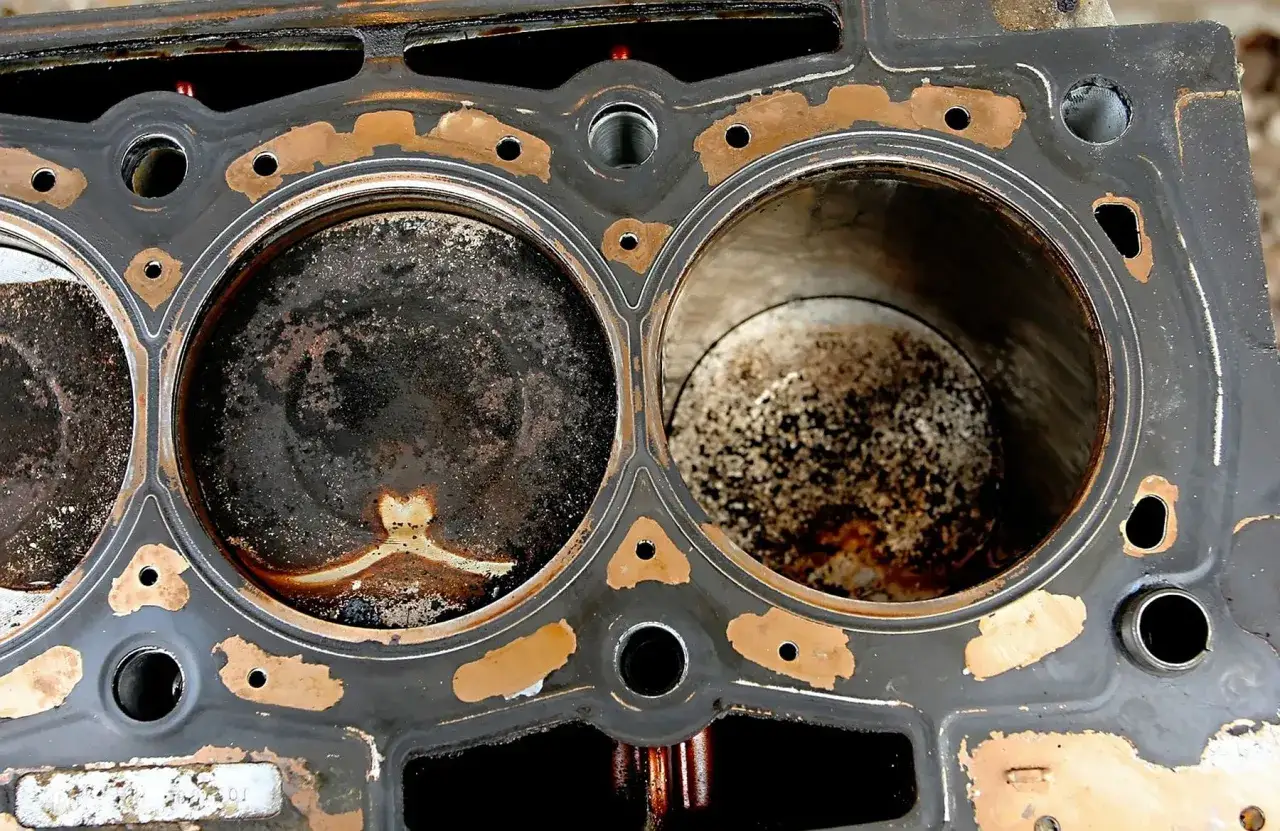

Uszkodzona uszczelka pod głowicą (UPG) charakterystyczne sygnały
Uszkodzenie uszczelki pod głowicą to poważna sprawa, wynikająca z utraty szczelności między głowicą a blokiem silnika. Kiedy płyn chłodniczy dostaje się do oleju, tworzy się charakterystyczna emulsja, potocznie nazywana "masłem" lub "majonezem", którą można zauważyć pod korkiem wlewu oleju. Z kolei przedostawanie się spalin do układu chłodzenia prowadzi do zwiększenia ciśnienia, co objawia się twardymi jak kamień wężami układu chłodzenia.
- Ubytek płynu chłodniczego bez widocznych wycieków zewnętrznych.
- Obecność spalin w układzie chłodzenia, objawiająca się charakterystycznym "bulgotaniem" w zbiorniczku wyrównawczym oraz twardymi przewodami układu chłodzenia nawet na zimnym silniku.
- Obecność oleju w płynie chłodniczym (tzw. "oczka" lub brązowa maź w zbiorniczku).
- Obecność płynu chłodniczego w oleju silnikowym (charystyczne "masło" lub "majonez" pod korkiem wlewu oleju i na bagnecie).
- Biały, gęsty dym z rury wydechowej o słodkawym zapachu, szczególnie po uruchomieniu silnika.
- Niestabilna praca silnika, wypadanie zapłonów (zwłaszcza na zimnym silniku).
- Przegrzewanie się silnika, często bez wyraźnej przyczyny.
Kluczowym testem do potwierdzenia UPG jest test na obecność CO2 w układzie chłodzenia. Polega on na analizie gazów w zbiorniczku wyrównawczym. Jeśli płyn reakcyjny zmienia kolor (z niebieskiego na żółty lub zielony), oznacza to obecność spalin, a tym samym uszkodzoną uszczelkę. Przy awarii chłodnicy EGR test ten najczęściej daje wynik negatywny, co jest cenną wskazówką diagnostyczną.

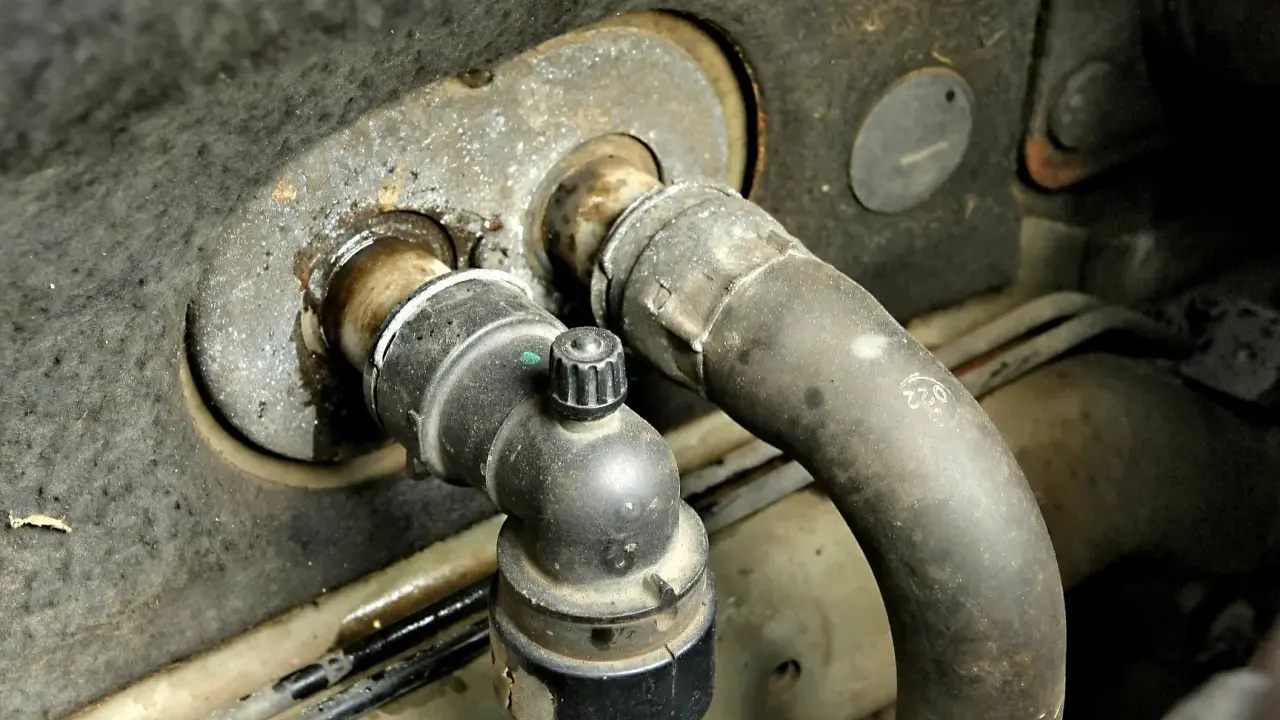

Awaria chłodnicy spalin (EGR) co powinno wzbudzić podejrzenia?
Uszkodzona chłodnica EGR to również częsta przyczyna ubytku płynu chłodniczego. W tym przypadku płyn może uciekać do układu wydechowego, a stamtąd do komory spalania. Ubytek płynu bywa nagły, a biały dym z wydechu często pojawia się pod obciążeniem silnika, na przykład podczas przyspieszania na autostradzie, co jest charakterystyczną cechą odróżniającą od UPG.
- Szybki ubytek płynu chłodniczego, często bez zewnętrznych wycieków.
- Biały dym z rury wydechowej, który może pojawiać się zwłaszcza pod obciążeniem i po rozgrzaniu silnika.
- Problemy z mocą silnika, szarpanie, nierówna praca, szczególnie w zakresie średnich obrotów.
- Charakterystyczny, "mokry" nagar w kolektorze dolotowym.
- W niektórych przypadkach ciśnienie w układzie chłodzenia, ale często mniejsze niż przy UPG.
Warto również zwrócić uwagę na komunikaty diagnostyczne. Awaria chłodnicy EGR często jest związana z problemami w układzie recyrkulacji spalin, co może skutkować pojawieniem się kontrolki "check engine" i zapisaniem w pamięci sterownika konkretnych kodów błędów.
- P0401 Niewystarczający przepływ recyrkulacji spalin.
- P0402 Nadmierny przepływ recyrkulacji spalin.
- Inne błędy związane z wydajnością lub działaniem układu EGR.
Samodzielna wstępna diagnostyka co możesz sprawdzić sam?
Zanim udamy się do mechanika, istnieje kilka prostych obserwacji i testów, które każdy kierowca może wykonać samodzielnie. Pozwolą one wstępnie ocenić problem i przygotować się na rozmowę z serwisantem.
Obserwacja zbiorniczka wyrównawczego
Zbiorniczek wyrównawczy płynu chłodniczego to prawdziwa skarbnica informacji o stanie naszego silnika. Warto regularnie zaglądać pod korek i obserwować płyn.
- Bulgotanie lub pęcherzyki gazu: Jeśli po uruchomieniu zimnego silnika i odkręceniu korka zbiorniczka zauważysz intensywne bulgotanie lub wydobywające się pęcherzyki gazu, to silny sygnał obecności spalin w układzie chłodzenia, co wskazuje na UPG.
- Obecność oleju ("oczka"): Tłuste plamy lub brązowa maź na powierzchni płynu chłodniczego to niemal pewny znak, że olej miesza się z płynem, co jest typowe dla uszkodzonej uszczelki.
- Nietypowy kolor płynu: Płyn chłodniczy powinien być czysty i mieć jednolity kolor. Zmiana na brązowy, mętny lub pojawienie się osadu może świadczyć o zanieczyszczeniu.
Kontrola oleju silnikowego
Korek wlewu oleju oraz bagnet to kolejne miejsca, gdzie możemy szukać śladów awarii. Obecność emulsji wodno-olejowej, czyli wspomnianego już "masła" lub "majonezu", jest jednym z najbardziej oczywistych sygnałów uszkodzenia UPG. Sprawdźmy zarówno wewnętrzną stronę korka, jak i końcówkę bagnetu jeśli zobaczysz tam białawą, kremową substancję, to znak, że płyn chłodniczy przedostaje się do oleju silnikowego.
Analiza spalin
Dym z wydechu może wiele powiedzieć o kondycji silnika. Biały dym to zawsze sygnał, że coś jest nie tak. Jeśli jest on gęsty, słodkawy w zapachu i pojawia się zwłaszcza po uruchomieniu zimnego silnika, to silna poszlaka wskazująca na UPG. Natomiast jeśli biały dym pojawia się głównie pod obciążeniem, np. podczas dynamicznej jazdy, i jest mniej intensywny na postoju, to może to sugerować problem z chłodnicą EGR.
Profesjonalna diagnostyka warsztatowa kiedy potrzebujesz mechanika?
Choć samodzielne obserwacje są cenne, to w wielu przypadkach do postawienia jednoznacznej diagnozy niezbędna jest wizyta w warsztacie i skorzystanie z profesjonalnych narzędzi diagnostycznych. Mechanik dysponuje sprzętem i wiedzą, które pozwolą rozwiać wszelkie wątpliwości.
Próba ciśnieniowa układu chłodzenia
Próba ciśnieniowa to podstawowy test, który pozwala wykryć nieszczelności w układzie chłodzenia. Mechanik podłącza specjalne urządzenie i pompuje ciśnienie do układu, a następnie obserwuje jego spadek. Jeśli ciśnienie szybko spada, oznacza to wyciek. Co ważne, spadek ciśnienia na zimnym silniku może bardziej sugerować chłodnicę EGR, która często przecieka właśnie w niższych temperaturach, gdy materiały są skurczone. Test ten nie wskaże jednak jednoznacznie miejsca usterki, ale potwierdzi jej istnienie.
Test "bypassu" chłodnicy EGR
To moim zdaniem jeden z najbardziej skutecznych testów do jednoznacznego potwierdzenia awarii chłodnicy EGR. Polega on na tymczasowym ominięciu chłodnicy EGR w układzie chłodzenia. Mechanik odłącza przewody płynu chłodniczego od chłodnicy EGR i łączy je ze sobą, tworząc "bypass". Następnie monitoruje się poziom płynu chłodniczego. Jeśli po wykonaniu bypassu ubytek płynu ustaje, a dym z wydechu znika, to mamy niemal 100% pewności, że problem leży w chłodnicy EGR. To prosta, ale niezwykle efektywna metoda diagnostyczna.
Endoskopia cylindrów
Endoskopia cylindrów to zaawansowana metoda diagnostyczna, która polega na wprowadzeniu miniaturowej kamery inspekcyjnej bezpośrednio do cylindrów silnika przez otwory świec zapłonowych lub wtryskiwaczy. Dzięki temu mechanik może obejrzeć wnętrze komory spalania, tłoki i zawory. Jeśli uszczelka pod głowicą jest uszkodzona, często widać na tłokach ślady płynu chłodniczego lub charakterystyczne "umyte" tłoki (czyli nadmiernie czyste, pozbawione nagaru w miejscu, gdzie płyn chłodniczy osadza się i odparowuje), co jest silną poszlaką wskazującą na UPG.
Porównanie kosztów naprawy: UPG kontra chłodnica EGR
Jednym z kluczowych czynników, który często decyduje o wyborze metody diagnostyki i szybkości działania, są koszty naprawy. W tym aspekcie różnice między uszkodzoną uszczelką pod głowicą a chłodnicą EGR są znaczące i mogą sięgać kilku tysięcy złotych.
Koszt wymiany chłodnicy EGR
Wymiana chłodnicy EGR jest zazwyczaj znacznie mniej kosztowna niż naprawa uszczelki pod głowicą. Całkowity koszt zależy przede wszystkim od ceny samej części i stopnia skomplikowania wymiany.- Koszt części: Od 400 zł za dobrej jakości zamienniki do ponad 2000 zł za części oryginalne (OE).
- Koszt robocizny: Zależy od umiejscowienia chłodnicy. W niektórych silnikach dostęp jest łatwy, co obniża koszt robocizny do około 300-500 zł. W innych, gdzie wymaga to demontażu wielu elementów (np. kolektora dolotowego), robocizna może wynieść ponad 1000 zł.
- Całkowity koszt: Zazwyczaj mieści się w przedziale 800 - 3000 zł.
Koszt wymiany uszczelki pod głowicą
Wymiana uszczelki pod głowicą to jedna z droższych napraw silnika i wymaga znacznie więcej pracy. Nie ogranicza się ona jedynie do wymiany samej uszczelki, ale obejmuje szereg innych czynności i części. Koszty składają się z:
- Demontaż i montaż głowicy: To najbardziej czasochłonna część, wymagająca precyzji.
- Planowanie głowicy: Zazwyczaj jest to konieczne, aby zapewnić idealną płaskość powierzchni i szczelność. Koszt to kilkaset złotych.
- Nowy komplet uszczelek i śrub głowicy: Niezbędne do prawidłowego montażu.
- Wymiana rozrządu: Często zaleca się wymianę rozrządu przy okazji demontażu głowicy, co generuje dodatkowy koszt części i robocizny.
- Nowe płyny eksploatacyjne: Olej silnikowy, płyn chłodniczy.
Całkowity koszt naprawy uszczelki pod głowicą rzadko kiedy jest niższy niż 3000 zł, a w bardziej skomplikowanych silnikach (np. V6, V8, z dwoma głowicami, czy z utrudnionym dostępem) może z łatwością sięgnąć 5000-8000 zł. To pokazuje, jak ważna jest trafna diagnoza, zanim zdecydujemy się na tak poważny remont.
Przeczytaj również: Jak rozebrać maglownicę? Poradnik krok po kroku dla amatora
Co warto wymienić przy okazji?
Przy tak poważnych naprawach, jak wymiana UPG czy nawet chłodnicy EGR, zawsze radzę moim klientom rozważyć wymianę dodatkowych elementów. Pozwala to uniknąć przyszłych problemów i zoptymalizować koszty, ponieważ wiele części jest już zdemontowanych, co obniża koszt robocizny za ich wymianę.
- Planowanie głowicy: Przy UPG jest to niemal obowiązkowe.
- Nowy rozrząd: Jeśli nie był wymieniany niedawno, warto to zrobić przy okazji UPG.
- Termostat i czujnik temperatury: Elementy układu chłodzenia, które często ulegają zużyciu.
- Płyny eksploatacyjne: Zawsze świeży olej silnikowy i płyn chłodniczy.
- Uszczelki kolektorów: Dolotowego i wydechowego, które są demontowane.
Nie ignoruj objawów konsekwencje jazdy z usterką
Niezależnie od tego, czy problemem jest uszczelka pod głowicą, czy chłodnica EGR, ignorowanie objawów i dalsza jazda z usterką to proszenie się o znacznie poważniejsze i droższe konsekwencje. Silnik to skomplikowany mechanizm, a każda awaria w jednym jego obszarze może szybko doprowadzić do uszkodzenia kolejnych komponentów.
- Zatarcie silnika: Płyn chłodniczy w oleju drastycznie pogarsza jego właściwości smarne, co może doprowadzić do zatarcia panewek, wału korbowego i innych elementów.
- Uszkodzenie turbosprężarki: Spaliny z płynem chłodniczym lub przegrzewanie się silnika mogą uszkodzić turbosprężarkę.
- Zniszczenie katalizatora/filtra DPF: Płyn chłodniczy dostający się do układu wydechowego może nieodwracalnie uszkodzić te drogie elementy.
- Korozja wewnętrznych elementów silnika: Płyn chłodniczy w miejscach, gdzie nie powinien być, powoduje korozję.
- Całkowite unieruchomienie pojazdu: W skrajnych przypadkach silnik może po prostu odmówić posłuszeństwa.
Podsumowując, ubytek płynu chłodniczego to sygnał, którego nigdy nie należy lekceważyć. Szybka i trafna diagnoza, czy to uszkodzona uszczelka pod głowicą, czy chłodnica EGR, jest kluczowa dla uniknięcia dalszych, często katastrofalnych w skutkach uszkodzeń silnika i znaczących oszczędności finansowych. W razie wątpliwości zawsze warto skorzystać z pomocy doświadczonego mechanika, który za pomocą specjalistycznych narzędzi postawi jednoznaczną diagnozę.
