Uniwersalny licznik motocyklowy: Podłączysz go sam! Poradnik

Wymiana fabrycznego licznika motocyklowego na uniwersalny model to popularny zabieg, który pozwala odświeżyć wygląd kokpitu, a często także zyskać nowe funkcje. Choć na pierwszy rzut oka podłączenie takiego urządzenia może wydawać się skomplikowane, to z odpowiednią wiedzą i narzędziami jest to zadanie w zasięgu ręki każdego amatora-mechanika. Ten szczegółowy przewodnik krok po kroku rozwieje Twoje techniczne wątpliwości, wskazując rozwiązania typowych problemów i pomagając Ci samodzielnie przeprowadzić cały proces.

Przygotowanie do pracy: niezbędne narzędzia i materiały

Niezbędnik każdego mechanika: lista kluczowych narzędzi

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. To podstawa, aby praca przebiegała sprawnie i bezpiecznie. Z mojego doświadczenia wiem, że nic tak nie frustruje, jak brak odpowiedniego klucza w środku demontażu.

• Zestaw wkrętaków: płaskie i krzyżakowe, w różnych rozmiarach.
• Klucze nasadowe i płaskie: do odkręcania śrub mocujących licznik i inne elementy.
• Ściągacz do izolacji: precyzyjnie usuwa izolację z przewodów, minimalizując ryzyko uszkodzenia żył.
• Cążki do cięcia przewodów: do czystego i bezpiecznego cięcia kabli.
• Multimetr: absolutnie niezbędny do identyfikacji przewodów w instalacji motocykla.
• Lutownica i cyna: do wykonywania trwałych i bezpiecznych połączeń elektrycznych.
• Koszulki termokurczliwe: do profesjonalnej izolacji polutowanych połączeń.
• Opaski zaciskowe (trytytki): do uporządkowania okablowania.
• Taśma izolacyjna: awaryjnie, ale zawsze preferuj koszulki termokurczliwe.

Nie idź na skróty: dlaczego lutownica i koszulki termokurczliwe to podstawa?

Wielu amatorów kusi, by do łączenia przewodów używać wyłącznie taśmy izolacyjnej. Ja zawsze powtarzam: nie idź na skróty! Taśma izolacyjna z czasem traci swoje właściwości, odkleja się, a połączenia stają się podatne na wilgoć, korozję i wibracje. To prosta droga do awarii i problemów z elektryką. Lutowanie zapewnia trwałe, mechanicznie mocne i elektrycznie niezawodne połączenie. Następnie, zabezpieczenie takiego połączenia koszulkami termokurczliwymi tworzy szczelną i odporną na warunki atmosferyczne izolację, co jest kluczowe w środowisku motocyklowym.

Twój najlepszy przyjaciel w tym zadaniu: rola multimetru w identyfikacji przewodów

Multimetr to narzędzie, bez którego nie wyobrażam sobie podłączania uniwersalnego licznika. Jest on Twoim "detektywem", który pomoże Ci rozszyfrować skomplikowaną sieć przewodów w motocyklu. Dzięki niemu możesz sprawdzić napięcie w przewodach (np. stałe 12V, zasilanie po stacyjce), sprawdzić ciągłość obwodu (np. czy dany przewód nie jest przerwany) oraz precyzyjnie zidentyfikować poszczególne sygnały, takie jak masa, plus, sygnały kontrolek czy sygnał obrotomierza. Bez multimetru, podłączanie licznika to wróżenie z fusów, a to nigdy nie kończy się dobrze.

Bezpieczne przygotowanie motocykla i demontaż starego licznika

Podstawa bezpieczeństwa: jak odłączyć akumulator i uniknąć zwarcia?

Zanim zaczniesz grzebać w instalacji elektrycznej motocykla, koniecznie odłącz akumulator! To złota zasada bezpieczeństwa, która zapobiegnie przypadkowym zwarciom, uszkodzeniu elektroniki, a nawet pożarowi. Oto jak to zrobić:

1. Wyłącz zapłon: Upewnij się, że kluczyk jest wyjęty ze stacyjki, a motocykl jest całkowicie wyłączony.
2. Zlokalizuj akumulator: Zazwyczaj znajduje się pod siedzeniem lub w innym łatwo dostępnym miejscu.
3. Odłącz biegun ujemny (masę): Najpierw odkręć nakrętkę mocującą przewód do bieguna ujemnego (zazwyczaj czarny kabel z oznaczeniem "-") i zdejmij go. To minimalizuje ryzyko zwarcia, jeśli przypadkowo dotkniesz kluczem do ramy.
4. Odłącz biegun dodatni: Następnie odkręć i zdejmij przewód z bieguna dodatniego (zazwyczaj czerwony kabel z oznaczeniem "+").
5. Zabezpiecz przewody: Upewnij się, że odłączone przewody nie mają kontaktu z metalowymi częściami motocykla ani ze sobą.

Pożegnanie z analogiem: praktyczne wskazówki dotyczące demontażu fabrycznego zegara

Demontaż starego licznika zazwyczaj nie jest skomplikowany, ale wymaga ostrożności. Zwróć uwagę na to, jak jest zamocowany często to kilka śrub i kostki elektryczne. Zrób zdjęcia oryginalnego okablowania i kostek przed ich rozłączeniem. To może okazać się bezcenne, gdy będziesz chciał wrócić do fabrycznych ustawień lub zidentyfikować jakiś przewód. Pamiętaj, że niektóre liczniki mogą być połączone z linką prędkościomierza lub obrotomierza, więc delikatnie je odłącz.

Rozszyfrowanie instalacji motocykla: identyfikacja przewodów

Mapa kolorów: typowe oznaczenia kabli w instalacjach motocyklowych

Niestety, nie ma jednego uniwersalnego standardu kolorów kabli, który obowiązywałby we wszystkich motocyklach i uniwersalnych licznikach. To największe wyzwanie. W ogólnej elektryce często spotykamy brązowy/czarny dla fazy, niebieski dla neutralnego i żółto-zielony dla ochronnego. Jednak w instalacjach motocyklowych i uniwersalnych licznikach schematy są inne. Często czerwony przewód oznacza stały plus 12V, a czarny lub zielony to masa. Sygnały kontrolek (kierunkowskazy, luz, światła drogowe) mogą mieć bardzo różne kolory. Dlatego tak kluczowe jest zawsze odniesienie się do instrukcji dołączonej do konkretnego modelu licznika oraz do schematu elektrycznego Twojego motocykla, jeśli go posiadasz. Bez tego, multimetr będzie Twoim jedynym, niezawodnym przewodnikiem.

Detektyw z multimetrem w dłoni: jak znaleźć zasilanie, masę i sygnały kontrolek?

Teraz nadszedł czas na pracę detektywistyczną z multimetrem. To kluczowy etap, od którego zależy poprawne działanie nowego licznika. Postępuj zgodnie z poniższymi krokami:

1. Zasilanie stałe 12V (plus po akumulatorze):
   • Podłącz czarny przewód multimetru do masy motocykla (np. do ramy).
   • Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
   • Dotykaj czerwonym przewodem multimetru do kolejnych kabli w kostce, która szła do starego licznika.
   • Szukaj przewodu, na którym multimetr pokaże około 12V, nawet gdy stacyjka jest wyłączona. To jest stały plus.
2. Zasilanie po stacyjce (plus po zapłonie):
   • Pozostaw czarny przewód multimetru na masie.
   • Włącz stacyjkę.
   • Ponownie dotykaj czerwonym przewodem multimetru do kabli.
   • Szukaj przewodu, na którym pojawi się 12V po włączeniu stacyjki i zniknie po jej wyłączeniu. To jest plus po stacyjce.
3. Masa:
   • Podłącz czerwony przewód multimetru do stałego plusa (tego, który znalazłeś w kroku 1).
   • Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
   • Dotykaj czarnym przewodem multimetru do kolejnych kabli.
   • Przewód, na którym pojawi się 12V, to masa. Możesz też sprawdzić ciągłość obwodu między tym przewodem a ramą motocykla (powinno być przejście).
4. Sygnały kontrolek (kierunkowskazy, luz, światła drogowe):
   • Podłącz czarny przewód multimetru do masy.
   • Włącz poszczególne kontrolki (np. lewy kierunkowskaz, prawy kierunkowskaz, luz, światła drogowe).
   • Dotykaj czerwonym przewodem multimetru do kabli, szukając tych, na których pojawi się napięcie (zazwyczaj 12V) tylko wtedy, gdy dana kontrolka jest aktywna. Dla kierunkowskazów napięcie będzie pulsować.

Gdzie podpiąć obrotomierz? Lokalizowanie przewodu sygnałowego z cewki zapłonowej

Sygnał do obrotomierza to jeden z tych, które często sprawiają najwięcej problemów. W większości motocykli sygnał ten pobiera się z przewodu sygnałowego cewki zapłonowej. Szukaj przewodu, który idzie bezpośrednio do cewki zapłonowej, ale nie jest to przewód zasilający 12V. Może to być kabel, który wychodzi z modułu zapłonowego (ECU) i prowadzi do cewki. Alternatywnie, w niektórych motocyklach sygnał ten można znaleźć w kostce, która pierwotnie szła do starego licznika, lub bezpośrednio przy module zapłonowym. Pamiętaj, aby zawsze sprawdzić instrukcję licznika, ponieważ niektóre wymagają podłączenia do "minusowej" strony cewki.

Podłączanie uniwersalnego licznika: przewodnik krok po kroku

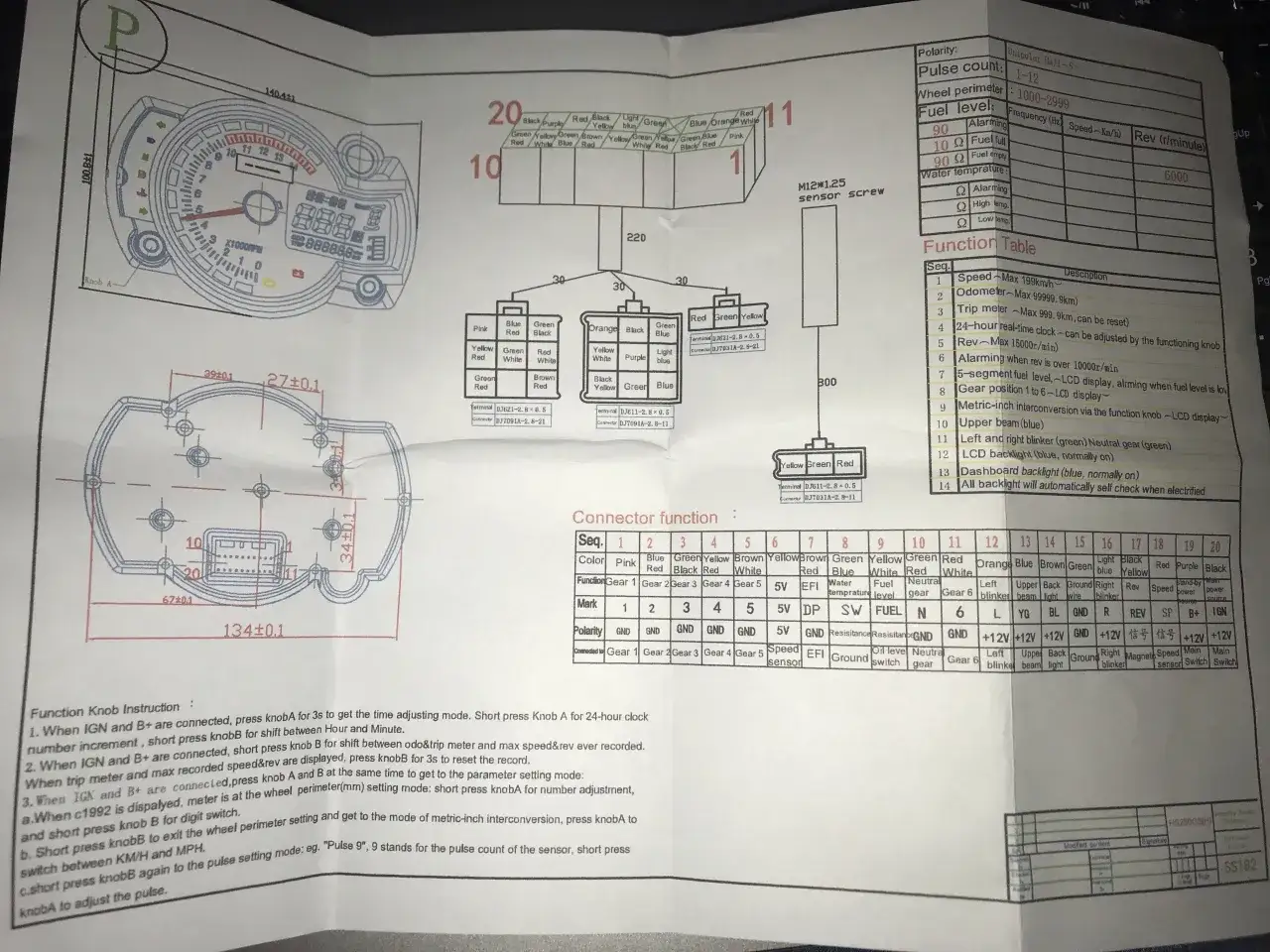

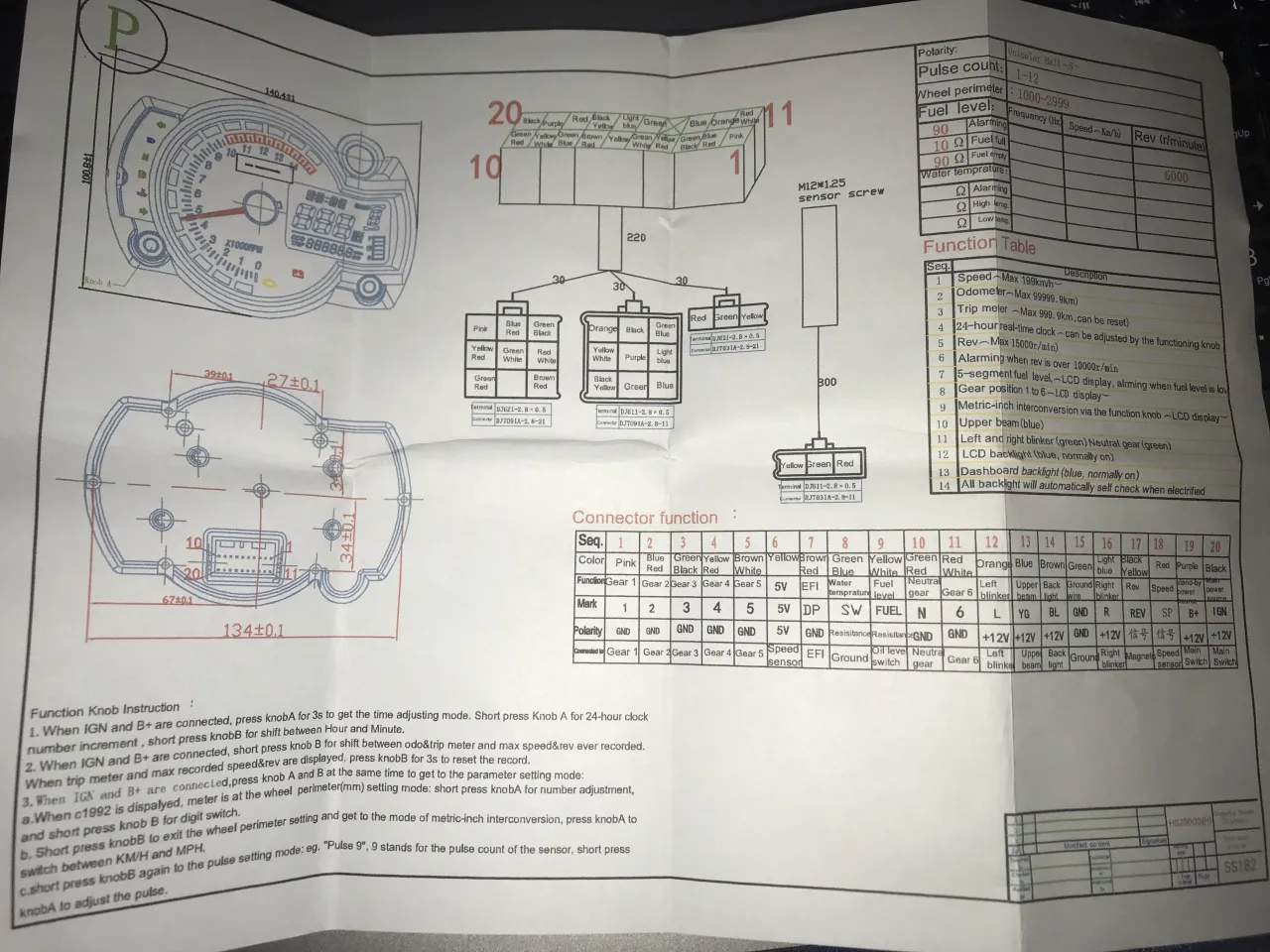

Analiza schematu: jak czytać instrukcję dołączoną do nowego licznika?

Zanim zaczniesz łączyć przewody, poświęć czas na dokładne przestudiowanie schematu podłączenia dołączonego do Twojego uniwersalnego licznika. To absolutna podstawa! Każdy producent może stosować inne kolory przewodów i oznaczenia. Schemat pokaże Ci, który przewód w liczniku odpowiada za stały plus, plus po stacyjce, masę, sygnał obrotomierza, sygnały kontrolek itp. Zrozumienie tego schematu to połowa sukcesu i gwarancja uniknięcia błędów.

Łączymy kable: prawidłowe podłączenie zasilania i masy licznika

Po zidentyfikowaniu wszystkich przewodów w motocyklu i zrozumieniu schematu licznika, możemy przystąpić do łączenia. Pamiętaj o precyzji i trwałości połączeń!

1. Podłączenie masy: Znajdź przewód masowy w instalacji motocykla (zidentyfikowany multimetrem) i połącz go z przewodem masowym licznika (zgodnie ze schematem licznika). Polutuj połączenie i zabezpiecz koszulką termokurczliwą.
2. Podłączenie stałego plusa 12V: Znajdź stały plus w motocyklu i połącz go z odpowiednim przewodem licznika. To zasilanie podtrzymuje pamięć licznika (np. przebieg całkowity) i zegar. Polutuj i zaizoluj.
3. Podłączenie plusa po stacyjce: Znajdź plus po stacyjce w motocyklu i połącz go z przewodem licznika odpowiadającym za zasilanie po zapłonie. To on włącza licznik po przekręceniu kluczyka. Polutuj i zaizoluj.

Sygnał po sygnale: podpinanie kierunkowskazów, luzu i innych kontrolek

Podłączanie kontrolek wymaga cierpliwości i dokładności. Każdy sygnał musi trafić w odpowiednie miejsce:

1. Kierunkowskazy: Połącz zidentyfikowane przewody sygnałowe lewego i prawego kierunkowskazu z odpowiednimi przewodami w liczniku. Pamiętaj, że niektóre liczniki mają jedną kontrolkę dla obu kierunkowskazów wtedy musisz użyć diod prostowniczych, aby sygnały się nie "mieszały".
2. Kontrolka luzu (biegu jałowego): Połącz przewód sygnałowy luzu z motocykla z odpowiednim przewodem licznika. Zazwyczaj jest to sygnał masowy, który pojawia się, gdy wrzucisz luz.
3. Kontrolka świateł drogowych: Połącz przewód sygnałowy świateł drogowych z motocykla z odpowiednim przewodem licznika.
4. Inne kontrolki: Jeśli Twój licznik lub motocykl ma inne kontrolki (np. ciśnienie oleju, rezerwa paliwa), postępuj analogicznie, identyfikując sygnały i łącząc je zgodnie ze schematem.

Ostatnie połączenia: integracja obrotomierza i czujnika prędkości

Na koniec zostają nam dwa kluczowe sygnały. Przewód sygnałowy obrotomierza, który zidentyfikowałeś wcześniej przy cewce zapłonowej, połącz z odpowiednim przewodem licznika. Pamiętaj, że niektóre liczniki wymagają dodatkowego rezystora lub kondensatora w obwodzie obrotomierza, co powinno być zaznaczone w instrukcji. Przewody od czujnika prędkości (zazwyczaj trzy: zasilanie, masa, sygnał) podłącz zgodnie ze schematem licznika. Te połączenia są równie ważne dla prawidłowego działania, więc nie spiesz się.

Montaż i precyzyjna kalibracja czujnika prędkości

Gdzie zamontować czujnik i magnesy? Optymalne pozycjonowanie na kole

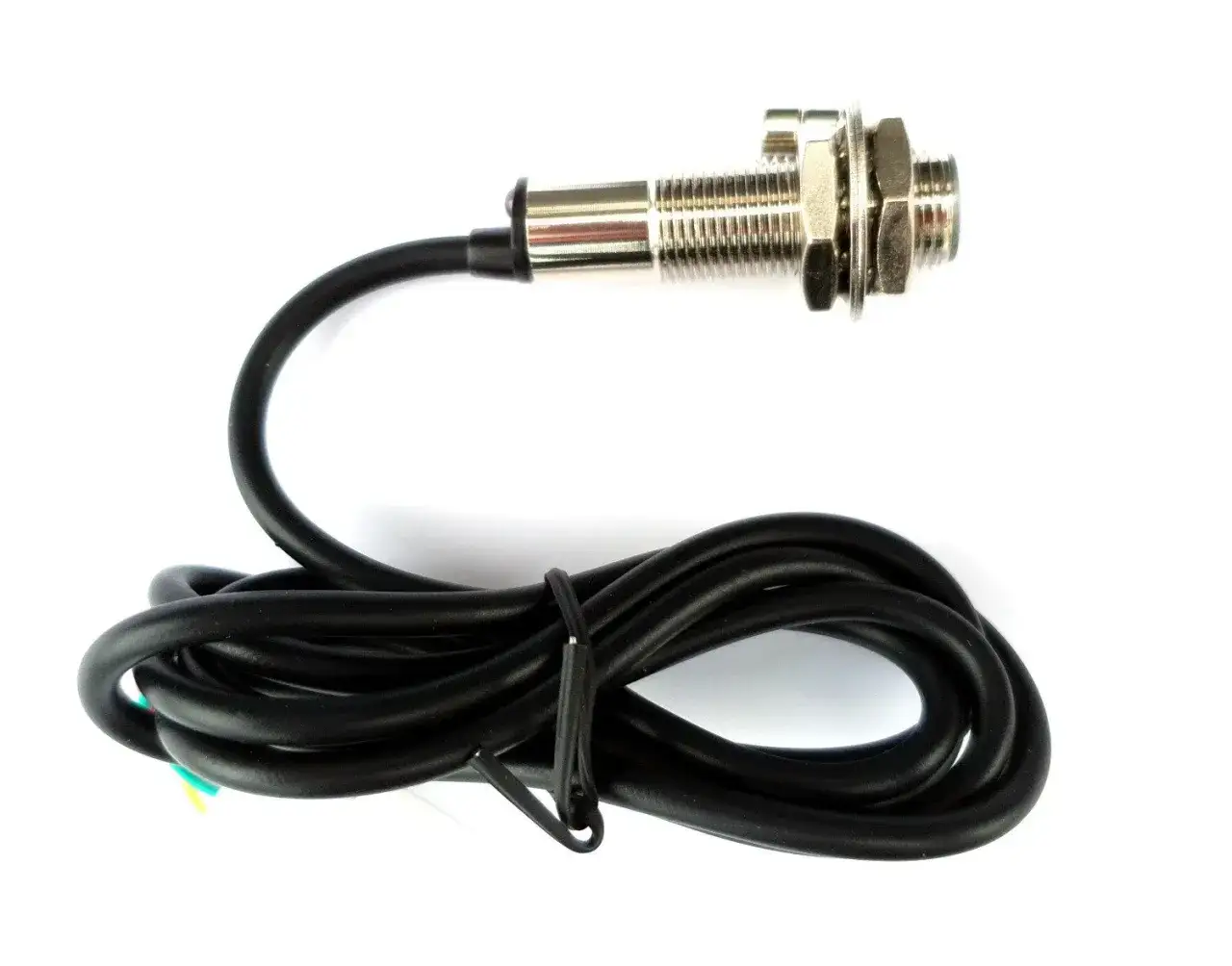

Uniwersalne liczniki zazwyczaj wykorzystują magnetyczny czujnik prędkości, składający się z kontaktronu i magnesu. Kontaktron (czujnik) powinien być zamontowany na nieruchomym elemencie motocykla, np. na ladze przedniego zawieszenia, na mocowaniu zacisku hamulcowego lub na wahaczu z tyłu. Magnes(y) natomiast mocuje się na obracającej się części koła najczęściej na tarczy hamulcowej lub szprychach felgi. Ważne jest, aby magnes przechodził jak najbliżej czujnika, ale nigdy go nie dotykał. Wybierz miejsce, które jest stabilne i chronione przed uszkodzeniami mechanicznymi.

Diabeł tkwi w szczegółach: ustawianie prawidłowej odległości między czujnikiem a magnesem

To jest jeden z tych momentów, gdzie precyzja jest kluczowa. Odległość między czujnikiem a magnesem musi być niewielka i stała podczas całego obrotu koła. Zazwyczaj producenci podają maksymalną dopuszczalną odległość (np. 3-5 mm). Jeśli odległość będzie zbyt duża, czujnik może nie "widzieć" magnesu, co skutkować będzie brakiem odczytu prędkości. Jeśli będzie zbyt mała lub zmienna, istnieje ryzyko, że magnes uderzy w czujnik. Użyj podkładek lub dystansów, aby idealnie dopasować pozycję czujnika.

Matematyka w służbie prędkości: jak dokładnie zmierzyć i wprowadzić obwód koła?

Prawidłowa kalibracja prędkościomierza to podstawa, aby Twoje wskazania były precyzyjne. Licznik potrzebuje informacji o obwodzie koła, aby przeliczyć impulsy z czujnika na prędkość. Oto jak to zrobić:

1. Oznacz punkt na oponie: Zaznacz kredą lub markerem punkt na bieżniku opony, który styka się z podłożem.
2. Oznacz punkt na podłożu: Zrób drugie oznaczenie na podłożu, dokładnie pod punktem na oponie.
3. Przetocz motocykl: Przetocz motocykl dokładnie o jeden pełny obrót koła, aż oznaczenie na oponie ponownie znajdzie się w tym samym miejscu na dole.
4. Zmierz odległość: Zmierz odległość między dwoma punktami na podłożu. To jest dokładny obwód Twojego koła. Zmierz go w milimetrach (np. 2000 mm).
5. Wprowadź do licznika: Wejdź w tryb kalibracji licznika (zazwyczaj poprzez przytrzymanie przycisku) i wprowadź zmierzoną wartość obwodu koła w milimetrach.

Pierwsze uruchomienie i finalna konfiguracja licznika

Moment prawdy: podłączenie akumulatora i testowanie wszystkich funkcji

Po wykonaniu wszystkich połączeń i upewnieniu się, że są one trwałe i bezpieczne, nadszedł moment na pierwsze uruchomienie. Podłącz akumulator, najpierw biegun dodatni, a potem ujemny. Następnie włącz stacyjkę i obserwuj licznik. Oto lista kontrolna:

1. Sprawdź zasilanie: Czy licznik włącza się? Czy wyświetla się zegar i przebieg całkowity?
2. Test kontrolek: Włącz lewy i prawy kierunkowskaz, wrzuć luz, włącz światła drogowe. Czy wszystkie kontrolki zapalają się i gasną poprawnie?
3. Test prędkościomierza: Podnieś koło, na którym zamontowany jest czujnik, i zakręć nim ręką. Czy prędkościomierz reaguje i pokazuje jakąś prędkość?
4. Test obrotomierza: Uruchom silnik. Czy obrotomierz wskazuje obroty?

Dostrajanie obrotomierza: ustawienie liczby cylindrów i typu silnika (2T/4T)

Wiele uniwersalnych liczników wymaga dodatkowej konfiguracji obrotomierza, aby działał prawidłowo. Musisz wprowadzić do menu licznika liczbę cylindrów silnika (np. 1, 2, 4) oraz typ silnika (2-suwowy lub 4-suwowy). Te ustawienia informują licznik, ile impulsów z cewki zapłonowej odpowiada jednemu obrotowi wału korbowego. Zazwyczaj konfiguracja odbywa się poprzez przytrzymanie przycisku na liczniku i nawigację po menu. Dokładne instrukcje znajdziesz w manualu licznika.

Weryfikacja z GPS: jak upewnić się, że Twój nowy prędkościomierz nie kłamie?

Po wstępnej kalibracji i konfiguracji, zawsze polecam zweryfikować dokładność wskazań prędkościomierza za pomocą urządzenia GPS. Włącz nawigację w telefonie lub dedykowane urządzenie GPS i porównaj wskazania prędkości na liczniku z tymi z GPS-a podczas jazdy. GPS jest zazwyczaj bardzo precyzyjny. Jeśli zauważysz znaczące różnice, możesz delikatnie skorygować obwód koła w ustawieniach licznika, aby uzyskać idealne dopasowanie. Pamiętaj, że niewielkie różnice (rzędu 1-2 km/h) są normalne.

Najczęstsze problemy z licznikiem i ich skuteczne rozwiązania

Mój licznik nie włącza się lub gaśnie: co sprawdzić w pierwszej kolejności?

To jeden z najczęstszych problemów, ale zazwyczaj łatwy do zdiagnozowania:

• Sprawdź zasilanie: Upewnij się, że przewody stałego plusa (12V), plusa po stacyjce i masy są poprawnie podłączone i mają dobry kontakt. Użyj multimetru do sprawdzenia napięcia na każdym z nich.
• Bezpieczniki: Sprawdź, czy żaden bezpiecznik w motocyklu nie jest przepalony.
• Słabe połączenia: Obejrzyj wszystkie lutowane połączenia czy nie ma zimnych lutów lub luźnych przewodów.
• Skoki napięcia: Czasami przy rozruchu silnika występują chwilowe spadki napięcia, które mogą powodować resetowanie się licznika. Upewnij się, że akumulator jest w dobrym stanie.

Dlaczego prędkościomierz pokazuje bzdury? Diagnoza problemów z kalibracją i czujnikiem

Błędne wskazania prędkości to zazwyczaj wynik kilku typowych przyczyn:

• Nieprawidłowa kalibracja: Najczęstsza przyczyna. Sprawdź, czy obwód koła został prawidłowo zmierzony i wprowadzony do licznika (w milimetrach).
• Zła odległość czujnika od magnesu: Upewnij się, że magnes przechodzi wystarczająco blisko czujnika i że odległość jest stała. Zbyt duża odległość lub drgania mogą powodować błędne odczyty.
• Uszkodzony czujnik/magnes: Rzadziej, ale zdarza się, że czujnik lub magnes są uszkodzone. Możesz spróbować sprawdzić czujnik, zbliżając do niego inny magnes i obserwując reakcję licznika (jeśli ma taką funkcję testową).

Obrotomierz ani drgnie? Sprawdzone sposoby na rozwiązanie problemu z sygnałem

Jeśli obrotomierz milczy, najprawdopodobniej problem leży w sygnale:

• Błędne podpięcie przewodu sygnałowego: Upewnij się, że przewód obrotomierza jest podłączony do przewodu sygnałowego cewki zapłonowej, a nie np. do masy lub zasilania.
• Niewłaściwe ustawienia licznika: Sprawdź, czy w menu licznika prawidłowo ustawiłeś liczbę cylindrów silnika oraz jego typ (2T/4T). To kluczowe dla poprawnego przeliczania sygnału.
• Słaby sygnał: W niektórych motocyklach sygnał z cewki może być zbyt słaby dla uniwersalnego licznika. Czasami pomaga dodanie rezystora lub kondensatora (zgodnie z instrukcją licznika).

Przeczytaj również: Jaki prostownik do motocykla? Inteligentny wybór na lata!

Kontrolki nie działają poprawnie: jak wrócić i naprawić błędy w połączeniach?

Jeśli któraś z kontrolek nie działa lub świeci się ciągle, gdy nie powinna, ponownie zweryfikuj identyfikację przewodów w instalacji motocykla za pomocą multimetru. Bardzo często problemem jest pomylenie przewodów lub niewłaściwe połączenie (np. sygnał masy zamiast plusa, lub na odwrót). Sprawdź również, czy w przypadku jednej kontrolki dla obu kierunkowskazów użyłeś diod prostowniczych, aby zapobiec wzajemnemu oddziaływaniu sygnałów.
