Wentylator chłodnicy: kluczowy element chroniący silnik przed przegrzaniem
- Wentylator chłodnicy wymusza przepływ powietrza przez chłodnicę, odprowadzając ciepło z płynu chłodniczego, szczególnie podczas postoju.
- Jego praca jest automatycznie sterowana przez czujnik temperatury płynu chłodniczego lub zaawansowany sterownik silnika (ECU).
- Uruchamia się, gdy temperatura płynu osiągnie około 90-100°C lub po włączeniu klimatyzacji, by schłodzić również jej skraplacz.
- Wyróżnia się wentylatory elektryczne (najczęściej spotykane, z niezależnym napędem) oraz mechaniczne (napędzane przez silnik za pomocą sprzęgła wiskotycznego).
- Typowe objawy awarii to przegrzewanie się silnika w korku, wzrost temperatury z włączoną klimatyzacją oraz brak pracy wentylatora.
Rola wentylatora w układzie chłodzenia: co się dzieje, gdy auto stoi w korku?
Podstawową rolą wentylatora chłodnicy jest wspomaganie procesu odprowadzania ciepła z silnika. W normalnych warunkach, gdy jedziemy z większą prędkością, naturalny pęd powietrza przepływający przez chłodnicę wystarcza, aby skutecznie schłodzić płyn chłodniczy. Problem pojawia się jednak, gdy auto stoi, na przykład w korku, lub porusza się bardzo wolno. W takich sytuacjach naturalny przepływ powietrza jest znikomy, a silnik nadal pracuje, generując ogromne ilości ciepła. Właśnie wtedy do akcji wkracza wentylator, który niczym mała turbina, wymusza przepływ powietrza przez chłodnicę, ratując silnik przed przegrzaniem.
Kiedy naturalny pęd powietrza przestaje wystarczać?
Jak wspomniałem, naturalny pęd powietrza jest naszym sprzymierzeńcem w chłodzeniu, ale ma swoje ograniczenia. Najczęściej spotykamy się z tym w typowo miejskich warunkach stojąc w korku, na światłach, czy manewrując na parkingu. W tych momentach prędkość pojazdu jest zbyt niska, by zapewnić wystarczający przepływ powietrza przez chłodnicę. Podobnie dzieje się podczas długich postojów z włączonym silnikiem, na przykład czekając na kogoś. Nawet jazda pod górę z dużym obciążeniem, pomimo ruchu, może generować tak dużo ciepła, że naturalne chłodzenie okaże się niewystarczające. W każdej z tych sytuacji wentylator staje się absolutnie niezbędny.
Mózg operacji: co decyduje o uruchomieniu wentylatora?
Kluczowa rola czujnika temperatury: jak on wie, że silnikowi jest za gorąco?
Za uruchomienie wentylatora odpowiada zazwyczaj czujnik temperatury płynu chłodniczego, często nazywany termowłącznikiem. To on jest pierwszym "strażnikiem" temperatury silnika. Działa on na prostej zasadzie: gdy płyn chłodniczy osiągnie określoną, z góry ustaloną temperaturę (np. 95°C), czujnik ten zamyka obwód elektryczny. To zamknięcie obwodu jest sygnałem dla wentylatora, że nadszedł czas, aby zacząć pracę. Można to porównać do termostatu w domowym grzejniku gdy temperatura przekroczy zadany próg, system się włącza.
Sterownik silnika (ECU) jako inteligentne centrum dowodzenia chłodzeniem
W nowocześniejszych pojazdach system jest znacznie bardziej zaawansowany. Rolę termowłącznika przejmuje sterownik silnika (ECU Engine Control Unit), który jest prawdziwym centrum dowodzenia. ECU nie polega tylko na jednym czujniku temperatury płynu. Zbierze dane z wielu źródeł: temperaturę płynu chłodniczego, temperaturę zewnętrzną, ciśnienie w układzie klimatyzacji, a nawet obciążenie silnika. Na podstawie tych wszystkich informacji, ECU podejmuje inteligentną decyzję nie tylko o tym, czy włączyć wentylator, ale także z jaką prędkością ma on pracować. To pozwala na znacznie precyzyjniejsze i efektywniejsze zarządzanie chłodzeniem, optymalizując zarówno temperaturę pracy silnika, jak i zużycie paliwa.
Moment krytyczny: przy jakiej temperaturze wentylator musi zacząć działać?
Typowy zakres temperatur, przy których wentylator chłodnicy jest uruchamiany, to zazwyczaj od 90 do 100°C. To właśnie w tym przedziale silnik spalinowy pracuje najefektywniej i najbezpieczniej. Utrzymanie płynu chłodniczego w tych widełkach jest absolutnie kluczowe. Zbyt niska temperatura oznacza większe zużycie paliwa i gorszą wydajność, natomiast zbyt wysoka grozi przegrzaniem silnika, co może prowadzić do poważnych i bardzo kosztownych uszkodzeń, takich jak wypalenie uszczelki pod głowicą czy nawet zatarcie silnika. Wentylator jest więc ostatnią linią obrony przed takimi katastrofami.
Krok po kroku: jak wentylator chłodnicy schładza Twój silnik?
Otrzymanie sygnału: od czujnika do przekaźnika

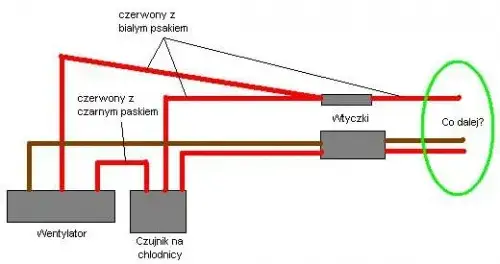

Cały proces rozpoczyna się od momentu, gdy czujnik temperatury (lub ECU) wykryje, że płyn chłodniczy osiągnął zbyt wysoką temperaturę. Wówczas wysyłany jest sygnał elektryczny. Ten sygnał trafia do przekaźnika wentylatora. Przekaźnik to nic innego jak elektryczny włącznik, który potrafi obsłużyć większe prądy niż sam czujnik. Jego rola jest prosta, ale kluczowa: na podstawie sygnału z czujnika, przekaźnik zamyka obwód zasilania wentylatora, dostarczając mu odpowiednią dawkę prądu.
Uruchomienie silnika elektrycznego i ruch łopatek

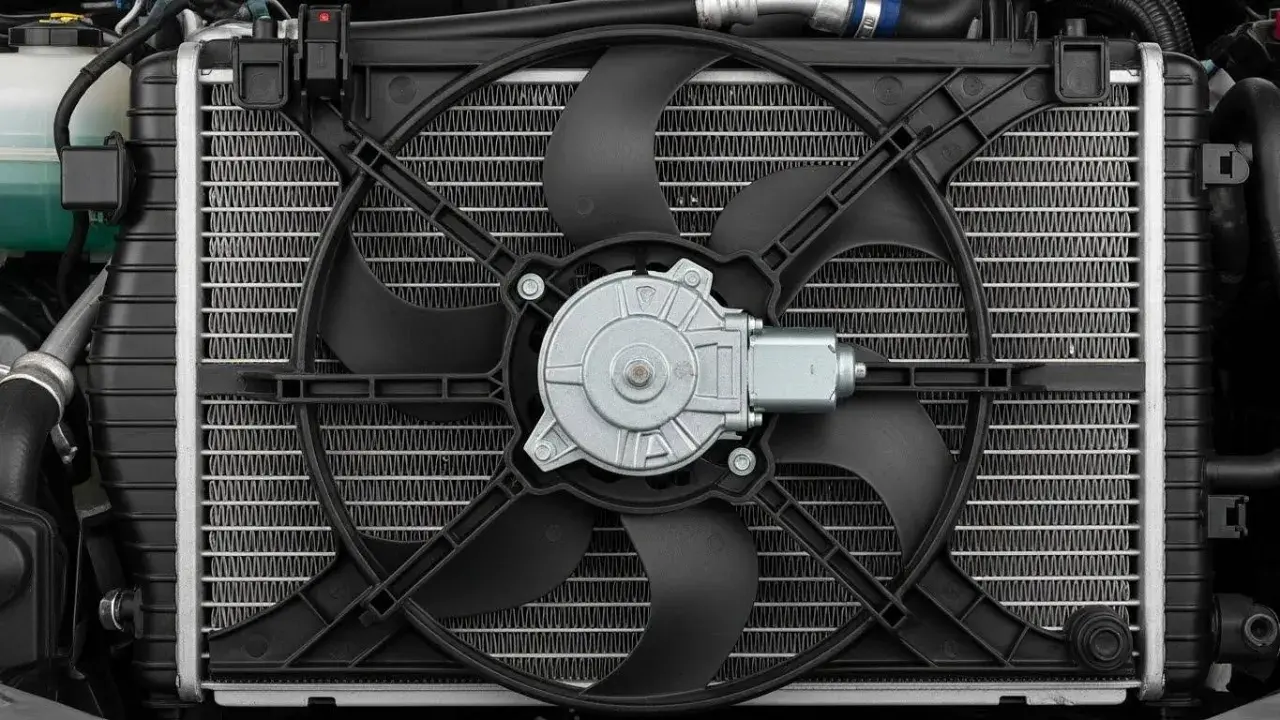

Po otrzymaniu prądu z przekaźnika, silnik elektryczny wentylatora natychmiast się uruchamia. To z kolei wprawia w ruch łopatki wentylatora. Są one specjalnie wyprofilowane, aby jak najefektywniej "zasysać" powietrze z jednej strony i "wypychać" je z drugiej. To właśnie ten ruch łopatek jest odpowiedzialny za generowanie sztucznego przepływu powietrza, który jest tak potrzebny do chłodzenia.
Wymuszony przepływ powietrza przez chłodnicę: fizyka w służbie motoryzacji
Kiedy łopatki wentylatora zaczynają się obracać, tworzą silny strumień powietrza. To powietrze jest wymuszane do przejścia przez żeberka chłodnicy. Płyn chłodniczy, który krąży wewnątrz chłodnicy, oddaje swoje ciepło do metalowych ścianek, a te z kolei oddają je do przepływającego powietrza. Im szybciej i w większej ilości powietrze przepływa przez chłodnicę, tym efektywniej ciepło jest z niej odbierane i rozpraszane do otoczenia. To klasyczny przykład konwekcji, czyli wymiany ciepła poprzez ruch płynu w tym przypadku powietrza.
Jak schłodzony płyn wraca, by ponownie chronić silnik?
Po przejściu przez chłodnicę i oddaniu ciepła do strumienia powietrza, płyn chłodniczy jest już znacznie chłodniejszy. Ten schłodzony płyn wraca teraz do silnika, aby ponownie przejąć ciepło z jego rozgrzanych elementów i kontynuować cykl. To nieustanne krążenie płynu, wspomagane przez wentylator w krytycznych momentach, zapewnia stabilną temperaturę pracy silnika, chroniąc go przed przegrzaniem i gwarantując jego długą i bezproblemową eksploatację. To naprawdę sprytny system, prawda?
Dwa światy wentylatorów: elektryczny kontra mechaniczny
Wentylator elektryczny: standard we współczesnych autach i jego zalety
Obecnie wentylatory elektryczne to absolutny standard w większości nowoczesnych samochodów. Ich największą zaletą jest niezależność od obrotów silnika. Mogą pracować z pełną wydajnością nawet wtedy, gdy silnik pracuje na wolnych obrotach, co jest kluczowe w korkach. Ponadto, wentylatory elektryczne oferują możliwość regulacji prędkości od prostych systemów z jednym lub dwoma biegami, po zaawansowane rozwiązania z płynną regulacją prędkości obrotowej (za pomocą modułu PWM). Dzięki temu chłodzenie jest optymalizowane pod kątem aktualnych potrzeb, co przekłada się na mniejsze zużycie energii, niższy poziom hałasu i precyzyjniejsze utrzymanie temperatury silnika.
Sprzęgło wiskotyczne: jak działa wentylator napędzany siłą silnika?
Zupełnie inną konstrukcją są wentylatory mechaniczne, napędzane bezpośrednio od silnika za pośrednictwem sprzęgła wiskotycznego. Spotkamy je przede wszystkim w starszych pojazdach, autach z silnikami ustawionymi wzdłużnie, a także w niektórych terenówkach czy samochodach dostawczych. Jak to działa? Sprzęgło wiskotyczne zawiera specjalny olej silikonowy. Gdy temperatura wzrasta, olej ten gęstnieje, zwiększając tarcie w sprzęgle i "zazębiając" wentylator z kołem pasowym silnika. W efekcie wentylator zaczyna obracać się szybciej, zwiększając przepływ powietrza. Gdy temperatura spada, olej staje się rzadszy, sprzęgło rozłącza się i wentylator zwalnia. To rozwiązanie jest proste i niezawodne, choć mniej precyzyjne i efektywne energetycznie niż wentylatory elektryczne.
Jedna czy dwie prędkości? Zrozumienie pracy wielobiegowych wentylatorów
Współczesne wentylatory elektryczne często oferują więcej niż jedną prędkość pracy. Najprostsze mają jeden bieg, co oznacza, że albo pracują z pełną mocą, albo wcale. Bardziej zaawansowane systemy wykorzystują dwa biegi pierwszy, niższy bieg, uruchamiany jest przy umiarkowanym wzroście temperatury lub po włączeniu klimatyzacji, a drugi, wyższy bieg, włącza się, gdy silnik jest już naprawdę gorący i potrzebuje intensywnego chłodzenia. Najnowocześniejsze rozwiązania to wentylatory z płynną regulacją prędkości, sterowane przez moduł PWM (Pulse Width Modulation). Dzięki temu prędkość wentylatora jest dostosowywana niemal idealnie do potrzeb, co minimalizuje hałas, oszczędza energię i zapewnia optymalne warunki pracy silnika w każdych warunkach.
Klimatyzacja a wentylator chłodnicy: nierozerwalny duet
Dlaczego włączenie klimatyzacji od razu uruchamia wentylator?
Z pewnością zauważyłeś, że po włączeniu klimatyzacji w samochodzie, wentylator chłodnicy niemal natychmiast zaczyna pracować, często na pierwszym biegu, nawet jeśli silnik nie jest jeszcze gorący. Dlaczego tak się dzieje? Odpowiedź jest prosta: wentylator chłodnicy pełni podwójną rolę. Oprócz chłodzenia silnika, jest on również niezbędny do chłodzenia skraplacza klimatyzacji. Skraplacz to element układu klimatyzacji, który odpowiada za oddawanie ciepła z czynnika chłodniczego do otoczenia. Jest on zazwyczaj umieszczony tuż przed chłodnicą silnika. Bez wentylatora skraplacz nie byłby w stanie efektywnie oddawać ciepła, a klimatyzacja nie działałaby prawidłowo. Dlatego też, aby zapewnić jej sprawne funkcjonowanie, wentylator jest uruchamiany automatycznie.Jak wentylator pomaga schłodzić nie tylko silnik, ale i kabinę Twojego auta?
W ten sposób wentylator chłodnicy, poprzez swoją pracę, pośrednio przyczynia się do komfortu w kabinie Twojego samochodu. Chłodząc skraplacz, umożliwia prawidłowe działanie całego układu klimatyzacji, co skutkuje obniżeniem temperatury wewnątrz pojazdu. To doskonały przykład, jak różne systemy w samochodzie są ze sobą powiązane i współpracują, aby zapewnić zarówno optymalne warunki pracy silnika, jak i komfort podróżujących. Wentylator to naprawdę wielofunkcyjny bohater!
Co może pójść nie tak? Najczęstsze objawy i przyczyny awarii
Wskaźnik temperatury na czerwonym polu: pierwszy sygnał ostrzegawczy
Najbardziej oczywistym i niepokojącym objawem awarii wentylatora chłodnicy jest wzrost temperatury silnika, zwłaszcza podczas jazdy w korku, na postoju lub przy włączonej klimatyzacji. Jeśli zauważysz, że wskaźnik temperatury na desce rozdzielczej zbliża się do czerwonego pola lub, co gorsza, już na nim jest, to sygnał alarmowy. W takiej sytuacji należy natychmiast zatrzymać pojazd w bezpiecznym miejscu i wyłączyć silnik, aby zapobiec poważnym uszkodzeniom. Nigdy nie ignoruj przegrzewającego się silnika!
Brak charakterystycznego szumu: czy wentylator w ogóle pracuje?
Kolejnym, choć mniej dramatycznym, objawem awarii jest brak charakterystycznego szumu pracującego wentylatora. Po rozgrzaniu silnika (np. po kilkunastu minutach jazdy miejskiej) lub po włączeniu klimatyzacji, powinieneś usłyszeć, jak wentylator się uruchamia. To zazwyczaj dość wyraźny, choć niezbyt głośny, szum. Jeśli silnik jest gorący, klimatyzacja włączona, a Ty nie słyszysz pracy wentylatora, jest to silny sygnał, że coś jest nie tak. Warto wtedy zajrzeć pod maskę i sprawdzić, czy wentylator w ogóle się kręci.
Przeczytaj również: Miękki pedał sprzęgła? Zdiagnozuj i napraw zapowietrzenie!
Od przepalonego bezpiecznika po awarię modułu sterującego: co sprawdzać?
Przyczyn awarii wentylatora chłodnicy może być kilka. Oto najczęstsze z nich:
- Uszkodzony silnik elektryczny wentylatora: Po prostu się zużył lub spalił.
- Przepalony bezpiecznik: Zbyt duże obciążenie lub zwarcie mogło spowodować przepalenie bezpiecznika odpowiedzialnego za zasilanie wentylatora. Zawsze warto zacząć od jego sprawdzenia.
- Uszkodzony przekaźnik wentylatora: Jeśli przekaźnik nie zamyka obwodu, wentylator nie otrzyma prądu.
- Awaria termowłącznika (czujnika temperatury): Jeśli czujnik nie wysyła sygnału o zbyt wysokiej temperaturze, wentylator nigdy się nie uruchomi.
- Awaria modułu sterującego wentylatorem lub ECU: W nowszych autach problem może leżeć w bardziej złożonej elektronice, która nie wysyła odpowiednich poleceń do wentylatora.
