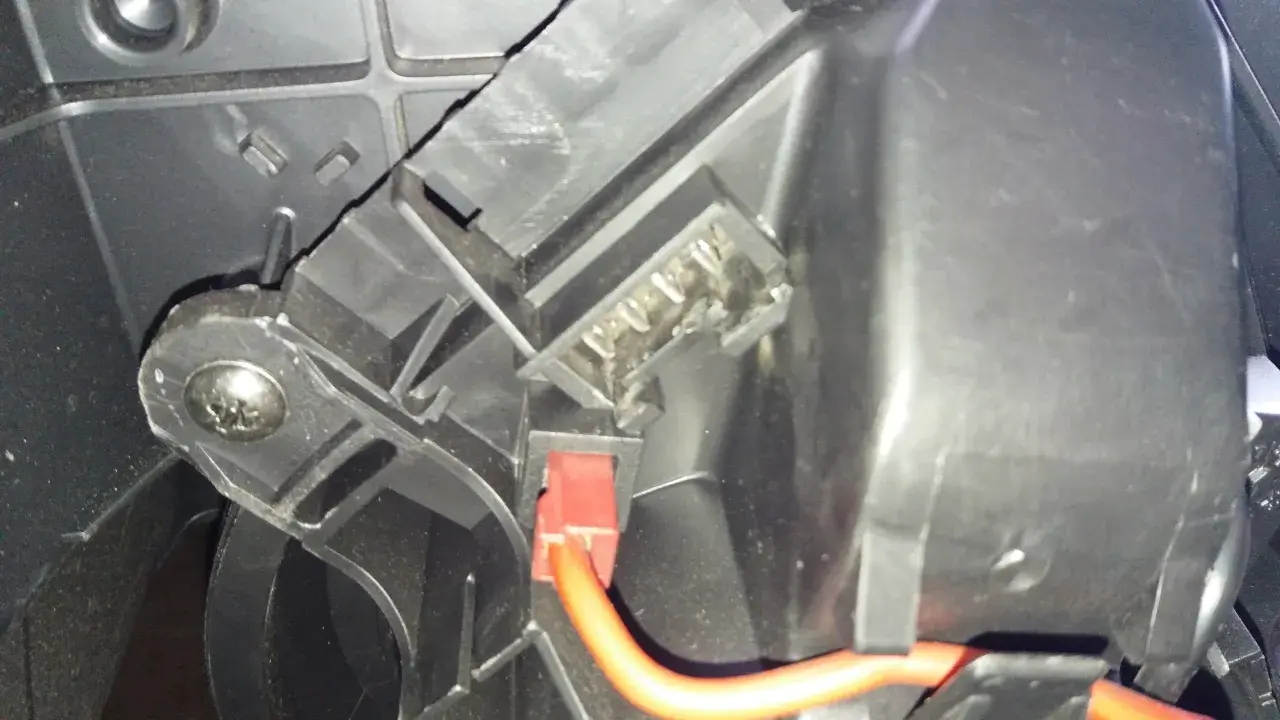

Peugeot Partner: Gdzie jest przekaźnik wentylatora? Poradnik DIY

Ten artykuł to praktyczny przewodnik dla właścicieli Peugeot Partner, którzy borykają się z problemem niedziałającego wentylatora chłodnicy lub przegrzewającego się silnika. Dowiesz się, gdzie dokładnie znajduje się przekaźnik wentylatora w różnych generacjach modelu, jak zdiagnozować jego usterkę i jak samodzielnie go wymienić, krok po kroku. Jako ktoś, kto spędził wiele godzin pod maską, wiem, jak frustrujące potrafią być takie usterki, dlatego postaram się przekazać Ci moją wiedzę w jak najbardziej przystępny sposób.

Co to jest przekaźnik i dlaczego jest kluczowy dla chłodzenia silnika?

Zacznijmy od podstaw. Przekaźnik to nic innego jak elektromagnetyczny włącznik. W kontekście układu chłodzenia silnika w Twoim Peugeot Partner, jego zadaniem jest sterowanie przepływem prądu o dużej mocy do wentylatora chłodnicy. Kiedy moduł sterujący silnika (ECU) lub inny sterownik (np. od klimatyzacji) wykryje, że temperatura płynu chłodzącego jest zbyt wysoka, wysyła sygnał o niskiej mocy do przekaźnika. Ten sygnał powoduje, że cewka przekaźnika się namagnesowuje, przyciągając metalowy styk, który zamyka obwód i włącza wentylator. Bez sprawnego przekaźnika, wentylator po prostu nie otrzyma zasilania, co w konsekwencji może prowadzić do przegrzewania się silnika, a to z kolei do znacznie poważniejszych i droższych awarii. To małe, niepozorne urządzenie pełni więc kluczową rolę w utrzymaniu optymalnej temperatury pracy jednostki napędowej.

Typowe objawy awarii: kiedy podejrzewać uszkodzony przekaźnik?

Z mojego doświadczenia wynika, że uszkodzony przekaźnik wentylatora daje dość charakterystyczne objawy. Jeśli zauważysz którykolwiek z poniższych, warto przyjrzeć się temu elementowi:

• Wentylator chłodnicy nie uruchamia się, mimo że silnik osiągnął wysoką temperaturę (np. wskazówka temperatury zbliża się do czerwonego pola, a wentylator milczy). To główny objaw, prowadzący do przegrzewania się, zwłaszcza w korkach lub podczas jazdy z niską prędkością.
• Wentylator pracuje bez przerwy, nawet na zimnym silniku lub po wyłączeniu zapłonu. W takiej sytuacji przekaźnik mógł się "zaciąć" w pozycji zamkniętej.
• Wentylator nie uruchamia się po włączeniu klimatyzacji (w modelach, gdzie jest to powiązane). Wentylator powinien załączyć się, aby wspomóc chłodzenie skraplacza klimatyzacji.
• Działa tylko jeden bieg wentylatora (jeśli układ ma kilka prędkości). Często wentylatory mają dwa biegi, a za każdy z nich może odpowiadać osobny przekaźnik lub rezystor.

Przekaźnik, bezpiecznik czy silnik wentylatora? Jak wstępnie zdiagnozować problem?

Zanim zaczniesz szukać przekaźnika, warto przeprowadzić szybką, wstępną diagnozę, aby wykluczyć inne, często prostsze przyczyny. Pamiętaj, że zawsze zaczynamy od najprostszych rzeczy. Oto co możesz zrobić:

1. Sprawdź bezpiecznik: Zlokalizuj i sprawdź odpowiedni bezpiecznik (zazwyczaj duży, typu maxi) odpowiedzialny za wentylator chłodnicy. Jego przepalenie to bardzo częsta i prosta przyczyna awarii. W instrukcji obsługi samochodu lub na pokrywie skrzynki bezpieczników znajdziesz schemat, który pomoże Ci go zidentyfikować.
2. Oceń czujnik temperatury: Rozważ, czy awaria czujnika temperatury płynu chłodzącego nie powoduje, że sterownik nie otrzymuje sygnału o potrzebie włączenia wentylatora. Jeśli czujnik podaje błędne dane, ECU "myśli", że silnik jest zimny i nie włącza wentylatora.
3. Test silnika wentylatora: Sprawdź sam silnik wentylatora, podając napięcie 12V "na krótko" bezpośrednio z akumulatora. Odłącz wtyczkę od wentylatora, podłącz przewody do jego styków (z zachowaniem polaryzacji, choć zazwyczaj silnik DC działa w obie strony, ale może to mieć znaczenie dla kierunku obrotów) i zobacz, czy się kręci. Jeśli tak, to silnik jest sprawny, a problem leży gdzie indziej.

Gdzie dokładnie znajdziesz przekaźnik wentylatora w swoim Peugeot Partner?

Lokalizacja przekaźnika wentylatora w Peugeot Partner może się różnić w zależności od generacji i wersji silnikowej. Zazwyczaj jednak znajdziesz go w skrzynce bezpieczników w komorze silnika. Przejdźmy przez poszczególne generacje.

Peugeot Partner I (do 2008 roku): przewodnik po komorze silnika

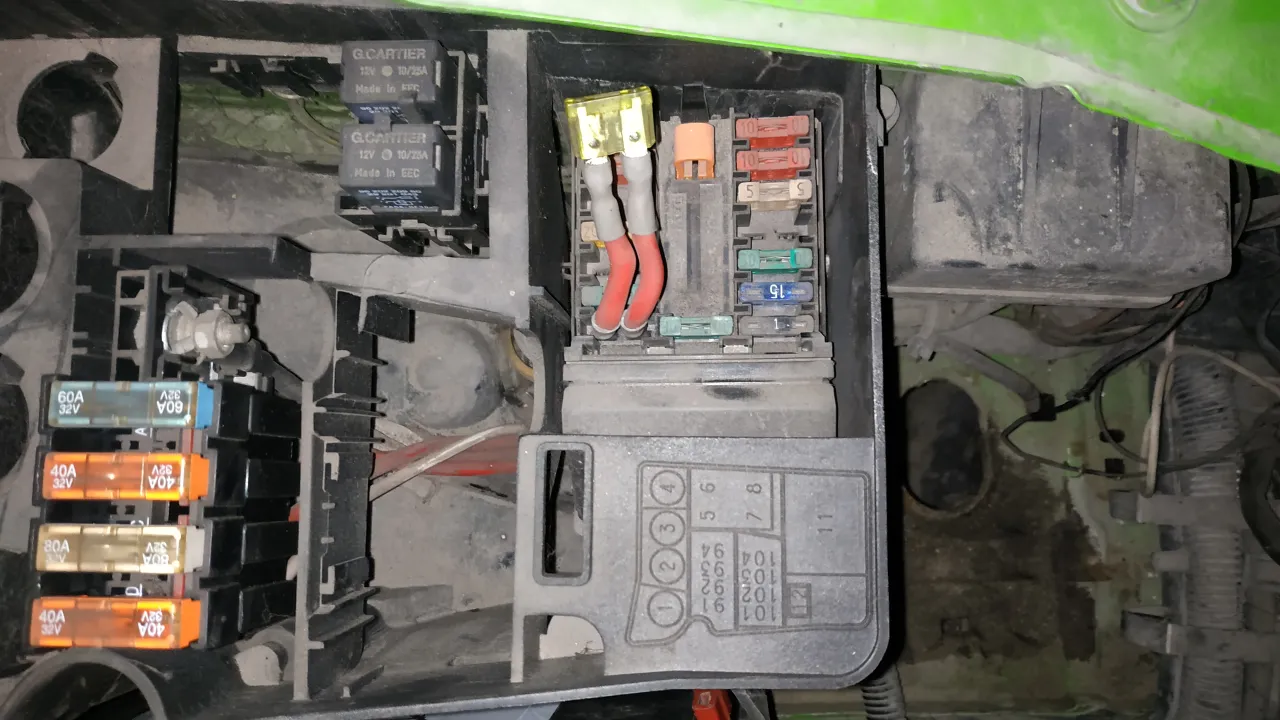

W pierwszej generacji Peugeot Partner (lata produkcji 1996-2008), przekaźnik wentylatora chłodnicy najczęściej znajduje się w skrzynce bezpieczników umieszczonej pod maską, w komorze silnika. Zazwyczaj jest to skrzynka zlokalizowana w pobliżu akumulatora, często po stronie kierowcy. Może być oznaczony jako "RELAY FAN" lub podobnie na schemacie w instrukcji. Warto otworzyć pokrywę skrzynki i poszukać schematu, który często jest tam umieszczony.

Peugeot Partner II i Tepee (2008-2018): jak znaleźć przekaźnik w popularnym 1.6 HDI?

W przypadku Peugeot Partner II oraz Partner Tepee (modele produkowane w latach 2008-2018), w tym w bardzo popularnej wersji z silnikiem 1.6 HDI, przekaźnik wentylatora jest umiejscowiony w module BSM (Boîtier de Servitude Moteur), czyli skrzynce bezpieczników i przekaźników w komorze silnika. Ten moduł również znajduje się zazwyczaj w pobliżu akumulatora. Warto wiedzieć, że w tych modelach, zwłaszcza z klimatyzacją, często występują dwa lub nawet trzy przekaźniki sterujące biegami wentylatora (np. jeden dla biegu niskiego, drugi dla wysokiego). Zazwyczaj są to przekaźniki oznaczane kolorem (np. zielone lub czarne) i mają charakterystyczny, prostokątny kształt. Ich dokładne położenie w module BSM najlepiej sprawdzić na schemacie elektrycznym lub w instrukcji obsługi.

Peugeot Partner III (od 2018): co musisz wiedzieć o nowszych rozwiązaniach?

W najnowszych modelach Peugeot Partner III (od 2018 roku), układ sterowania wentylatorem chłodnicy jest często bardziej zintegrowany. Oznacza to, że fizyczne przekaźniki mogą być mniej dostępne lub nawet wbudowane bezpośrednio w moduł sterujący pracą silnika (ECU) lub w moduł BSM, który jest bardziej zaawansowany elektronicznie. W takich przypadkach diagnoza może wymagać specjalistycznego sprzętu diagnostycznego, a wymiana może oznaczać konieczność wymiany całego modułu. Zawsze warto jednak najpierw sprawdzić, czy producent nie przewidział osobnych, wymiennych przekaźników, choć są one coraz rzadsze w tak zaawansowanych systemach.

Zdjęcia i schematy: wizualny poradnik lokalizacji w skrzynce bezpieczników (BSM)

Wiem z własnego doświadczenia, że nic tak nie pomaga, jak dobra wizualizacja. Dlatego w idealnym świecie ten artykuł powinien zawierać zdjęcia lub schematy pokazujące dokładne umiejscowienie przekaźników w module BSM dla każdej z generacji. Zaznaczenie ich numerów lub kolorów (np. zielone/czarne) na zdjęciach znacznie ułatwiłoby identyfikację. Niestety, w tym formacie nie mogę ich tu umieścić, ale gorąco zachęcam do poszukania takich materiałów w internecie lub w instrukcji serwisowej Twojego samochodu to naprawdę ułatwia pracę!

Sprawdź przekaźnik wentylatora: prosta diagnoza krok po kroku

Jeśli po wstępnej diagnozie podejrzewasz przekaźnik, oto jak możesz go sprawdzić w bardziej szczegółowy sposób. Pamiętaj, aby zawsze zachować ostrożność podczas pracy z instalacją elektryczną samochodu.

Krok 1: Kontrola bezpieczników najczęstsza przyczyna, o której zapominasz

Zanim zaczniesz grzebać przy przekaźniku, zawsze, ale to zawsze, sprawdź bezpiecznik. To najprostsza i najczęstsza przyczyna problemów z wentylatorem. Otwórz skrzynkę bezpieczników w komorze silnika. Zidentyfikuj bezpiecznik odpowiedzialny za wentylator chłodnicy (zazwyczaj jest to duży bezpiecznik typu maxi, oznaczony np. literą F i numerem, który znajdziesz na schemacie). Możesz go sprawdzić wizualnie (czy drucik w środku jest przerwany) lub za pomocą multimetru, ustawiając go na pomiar ciągłości. Jeśli bezpiecznik jest przepalony, wymień go na nowy o identycznej wartości prądu. Pamiętaj jednak, że przepalony bezpiecznik może świadczyć o głębszym problemie, np. zwarciu w instalacji lub uszkodzeniu silnika wentylatora.

Krok 2: Test "na słuch" i "na dotyk" co zdradza sam przekaźnik?

To bardzo prosty, ale często skuteczny test. Po zlokalizowaniu przekaźnika wentylatora, poproś drugą osobę o włączenie zapłonu i/lub klimatyzacji (jeśli wentylator powinien się wtedy uruchomić) lub poczekaj, aż silnik osiągnie temperaturę, przy której wentylator powinien się załączyć. W tym czasie przyłóż ucho do przekaźnika. Powinieneś usłyszeć charakterystyczne, ciche "kliknięcie" w momencie jego załączenia. Możesz również delikatnie dotknąć przekaźnika w momencie aktywacji powinieneś poczuć delikatne wibracje. Brak "kliknięcia" lub wibracji może wskazywać na uszkodzenie cewki przekaźnika lub brak sygnału sterującego.

Krok 3: Zamiana miejscami z innym przekaźnikiem szybki test bez narzędzi

Jeśli masz w skrzynce bezpieczników inny, identyczny przekaźnik (o tej samej specyfikacji, numerze OE i liczbie styków), który odpowiada za mniej krytyczny układ (np. klakson, światła przeciwmgielne upewnij się, że nie jest to przekaźnik bezpieczeństwa!), możesz spróbować je zamienić miejscami. Jeśli wentylator zacznie działać po zamianie, a klakson (lub inny układ) przestanie, to masz winowajcę uszkodzony przekaźnik. To szybki i skuteczny sposób na potwierdzenie awarii bez użycia specjalistycznych narzędzi. Pamiętaj tylko, aby po teście przywrócić przekaźniki na swoje miejsca.

Krok 4: Test multimetrem dla zaawansowanych ostateczne potwierdzenie awarii

Dla tych, którzy czują się pewniej z multimetrem, to ostateczny sposób na potwierdzenie awarii. Pamiętaj o bezpieczeństwie i odłączeniu akumulatora przed odpinaniem przekaźnika od instalacji.

1. Przygotowanie: Odłącz przekaźnik od instalacji elektrycznej pojazdu. Zapamiętaj lub oznacz, jak był włożony.
2. Pomiar rezystancji cewki: Ustaw multimetr na pomiar rezystancji (omy). Przyłóż sondy do styków cewki przekaźnika (zazwyczaj oznaczone jako 85 i 86 na schemacie przekaźnika). Prawidłowy przekaźnik powinien wykazać wartość rezystancji (np. 50-100 omów, dokładna wartość może się różnić w zależności od modelu). Brak odczytu (nieskończona rezystancja) wskazuje na przerwę w cewce, czyli jej uszkodzenie.
3. Test ciągłości styków roboczych: Podłącz zasilanie 12V (np. z akumulatora, używając krótkich przewodów z bezpiecznikiem) do cewki przekaźnika (do styków 85 i 86, zgodnie z polaryzacją, jeśli jest oznaczona). Powinieneś usłyszeć wyraźne kliknięcie. Następnie, używając multimetru w trybie pomiaru ciągłości lub rezystancji, sprawdź połączenie między stykami roboczymi (zazwyczaj 30 i 87). Po załączeniu cewki, styki powinny przewodzić prąd (multimetr powinien wskazać blisko 0 omów lub sygnał ciągłości). Brak przewodzenia oznacza uszkodzenie styków roboczych przekaźnika.

Wymiana przekaźnika wentylatora w Peugeot Partner: poradnik DIY

Jeśli zdiagnozowałeś uszkodzony przekaźnik, jego wymiana jest na szczęście jedną z prostszych napraw, które możesz wykonać samodzielnie. Pamiętaj o staranności i bezpieczeństwie.

Dobór odpowiedniej części: na co zwrócić uwagę przy zakupie?

To kluczowy krok, którego nie można zlekceważyć. Niewłaściwy przekaźnik może nie działać prawidłowo lub nawet uszkodzić instalację. Oto, na co zwrócić uwagę:

• Numer OE/Specyfikacja: Zawsze, ale to zawsze, sprawdzaj numer oryginalnej części (OE), który znajduje się na starym przekaźniku (np. 6547TX). Upewnij się również, że nowy przekaźnik ma identyczne parametry (np. 35A natężenie prądu, jakie może przewodzić) oraz napięcie pracy (zazwyczaj 12V).
• Kolor i kształt: Zwróć uwagę na kolor (często zielone lub czarne) i kształt przekaźnika. Chociaż to nie jest jedyny wyznacznik, to często pomaga w identyfikacji i upewnieniu się, że pasuje do gniazda.
• Liczba styków: Upewnij się, że nowy przekaźnik ma taką samą liczbę i układ styków jak stary. Najczęściej spotykane są przekaźniki 4-pinowe lub 5-pinowe.

Bezpieczna wymiana w 5 minut: instrukcja dla początkujących

Wymiana przekaźnika to naprawdę prosta sprawa, jeśli wiesz, co robisz. Oto instrukcja krok po kroku:

1. Odłącz akumulator: To absolutna podstawa! Zawsze odłącz klemę ujemną (-) akumulatora przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej. Zapobiegnie to przypadkowym zwarciom i uszkodzeniu elektroniki.
2. Zlokalizuj przekaźnik: Otwórz skrzynkę bezpieczników w komorze silnika i zlokalizuj uszkodzony przekaźnik, który zidentyfikowałeś w poprzednich krokach.
3. Wyjmij stary przekaźnik: Delikatnie, ale stanowczo wyciągnij stary przekaźnik z gniazda. Czasem trzeba go lekko poruszać na boki. Możesz użyć małych szczypiec, płaskiego śrubokręta (podważając ostrożnie) lub specjalnego narzędzia do wyjmowania bezpieczników/przekaźników, jeśli takie posiadasz.
4. Włóż nowy przekaźnik: Wciśnij nowy przekaźnik w to samo gniazdo, upewniając się, że jest prawidłowo osadzony i wszystkie styki weszły na swoje miejsce. Powinien wejść z lekkim oporem i stabilnie siedzieć.
5. Podłącz akumulator: Podłącz ponownie klemę ujemną (-) akumulatora.
6. Sprawdź działanie: Uruchom silnik i sprawdź, czy wentylator chłodnicy działa prawidłowo po osiągnięciu odpowiedniej temperatury lub po włączeniu klimatyzacji. Obserwuj wskazówkę temperatury i słuchaj, czy wentylator się załącza.

Najczęstsze błędy podczas wymiany i jak ich uniknąć

Nawet przy tak prostej czynności można popełnić błędy. Oto te najczęstsze i moje wskazówki, jak ich uniknąć:

• Niewłaściwy dobór części: To najgorszy błąd. Zawsze weryfikuj numer części i parametry nowego przekaźnika. Nie kupuj "na oko" przekaźniki wyglądające identycznie mogą mieć różne parametry wewnętrzne.
• Brak odłączenia zasilania: Pamiętaj o odłączeniu akumulatora! Ryzykujesz porażenie prądem, zwarcie, uszkodzenie bezpieczników, a nawet droższych modułów elektronicznych.
• Uszkodzenie gniazda: Bądź delikatny podczas wyjmowania i wkładania przekaźnika. Zbyt duża siła może wygiąć lub złamać piny w gnieździe, co skomplikuje naprawę.
• Zła orientacja: Chociaż przekaźniki często mają klucz, który uniemożliwia włożenie ich w złą orientację, zawsze upewnij się, że jest włożony prawidłowo.

Wentylator nadal nie działa po wymianie przekaźnika? Sprawdź te elementy!

Zdarza się, że mimo wymiany przekaźnika, wentylator nadal odmawia posłuszeństwa. Nie martw się, to nie koniec świata. Prawdopodobnie problem leży gdzie indziej. Oto kilka kolejnych miejsc, które warto sprawdzić.

Uszkodzony rezystor (opornica) wentylatora: gdy działa tylko najwyższy bieg

Jeśli wentylator działa, ale tylko na najwyższym biegu, a na niższych prędkościach milczy, to bardzo prawdopodobnym winowajcą jest uszkodzony rezystor (opornica) wentylatora. Rezystor ten odpowiada za obniżanie napięcia, a tym samym prędkości obrotowej wentylatora, umożliwiając mu pracę na kilku biegach. Kiedy rezystor się przepali, obwód dla niższych biegów zostaje przerwany, a wentylator może działać tylko na biegu bezpośrednim (najwyższym), omijającym opornik. Lokalizacja rezystora często jest blisko samego wentylatora, w jego obudowie lub w kanale powietrznym.

Problem z czujnikiem temperatury płynu chłodzącego

Jak wspomniałem wcześniej, czujnik temperatury płynu chłodzącego jest kluczowy. Jeśli jest uszkodzony, może fałszować odczyty dla modułu sterującego silnikiem (ECU). Na przykład, jeśli czujnik "mówi" ECU, że silnik jest zimny (mimo że w rzeczywistości się przegrzewa), sterownik nie wyda polecenia włączenia wentylatora. Warto sprawdzić jego rezystancję lub, w nowszych autach, odczytać parametry z komputera diagnostycznego. Czasem wystarczy odpiąć wtyczkę od czujnika w wielu samochodach ECU w takiej sytuacji włączy wentylator w trybie awaryjnym (na stałe lub na najwyższym biegu), co może być wskazówką.

Sprawdź wiązkę elektryczną i złącza: ukryty winowajca

Nie raz spotkałem się z sytuacją, gdzie problemem nie był żaden element, a sama instalacja. Uszkodzenia wiązki elektrycznej (np. przetarcia izolacji, przegryzienia przez zwierzęta to częste w autach stojących na zewnątrz!) lub zaśniedziałe, skorodowane złącza mogą skutecznie uniemożliwić przepływ prądu do wentylatora. Dokładnie obejrzyj wszystkie przewody prowadzące do wentylatora, przekaźnika i czujnika temperatury. Zwróć uwagę na wszelkie pęknięcia, przetarcia czy zielony nalot na stykach. W razie potrzeby użyj preparatów do czyszczenia styków elektrycznych.

Przeczytaj również: Jak rozebrać maglownicę? Poradnik krok po kroku dla amatora

Kiedy problem leży po stronie samego silnika wentylatora?

Jeśli wyeliminowałeś wszystkie powyższe przyczyny bezpiecznik, przekaźnik, rezystor i czujnik temperatury a wentylator nadal nie działa, to niestety, ale problem najprawdopodobniej leży po stronie samego silnika wentylatora. Możesz to ostatecznie potwierdzić poprzez bezpośrednie podanie napięcia 12V "na krótko" do silnika wentylatora (jak opisałem to we wstępnej diagnozie). Jeśli po podaniu zasilania silnik nie kręci się, oznacza to jego awarię najczęściej zużycie szczotek, uszkodzenie wirnika lub łożysk. W takim przypadku konieczna będzie wymiana całego zespołu wentylatora.
